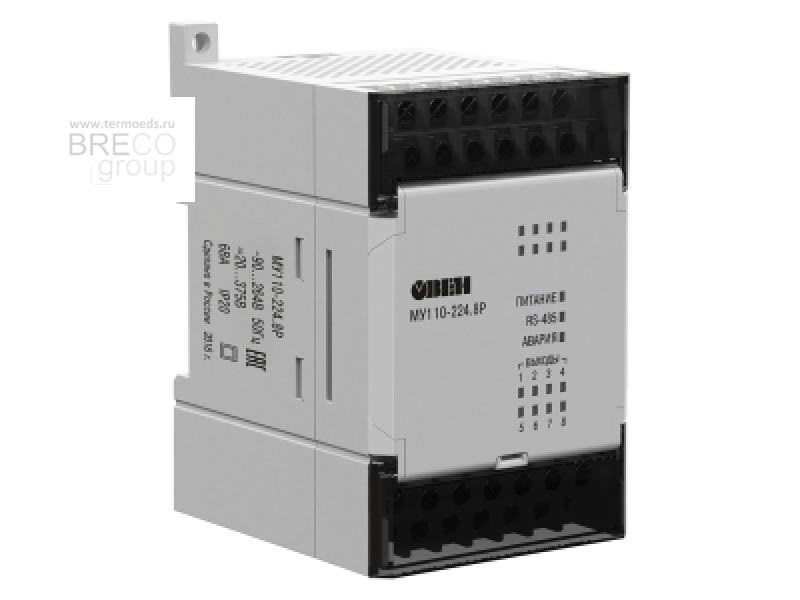

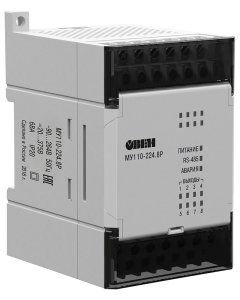

МУ110-224.16Р Модуль дискретного вывода

Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходными элементами (ВЭ), используемыми для подключения исполнительных механизмов с дискретным управлением.

Оставить заявку

Описание


Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
  • Автоматическое определение протокола (кроме МУ110-32Р)
  • Съемные клеммники с невыпадающими винтами
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики

МодификацияМУ110-224.8КМУ110-224.16КМУ110-224.8РМУ110-224.16РМУ110-24/220.32Р



Выходы



Количество выходов

8 DO

16 DO

8 DO

16 DO

32 DO

Тип выходов

транзисторная оптопара n-p-n типа

электромагнитное реле

Характеристики дискретных выходов (DO)

Максимальная нагрузочная способность дискретных выходов

400 мА (при постоянном напряжении не более =60 В)

4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

4 А (при постоянном напряжении не более =24 В)

3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

3 А (при постоянном напряжении не более =30 В)

Питание

Тип питания

универсальное ~230 В/=24 В

зависит от модификации

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

МУ110-24.32Р: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 6 ВА

не более 12 ВА

не более 6 ВА

не более 12 ВА

не более 25 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

(140×114×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

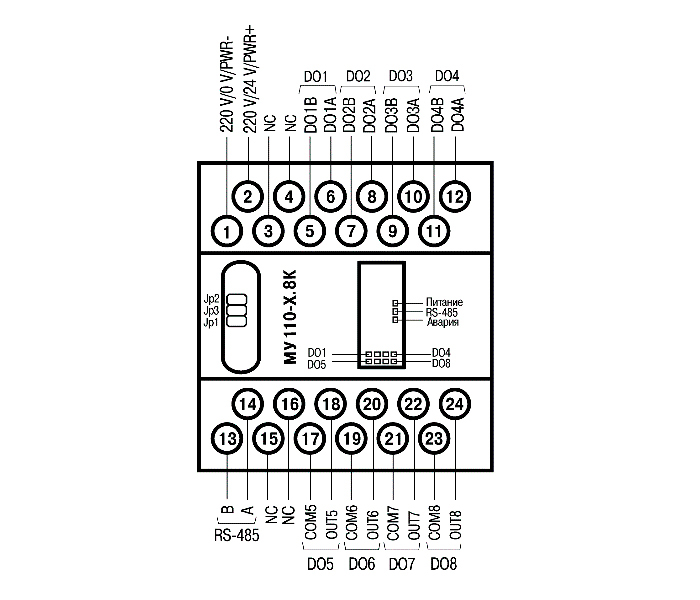

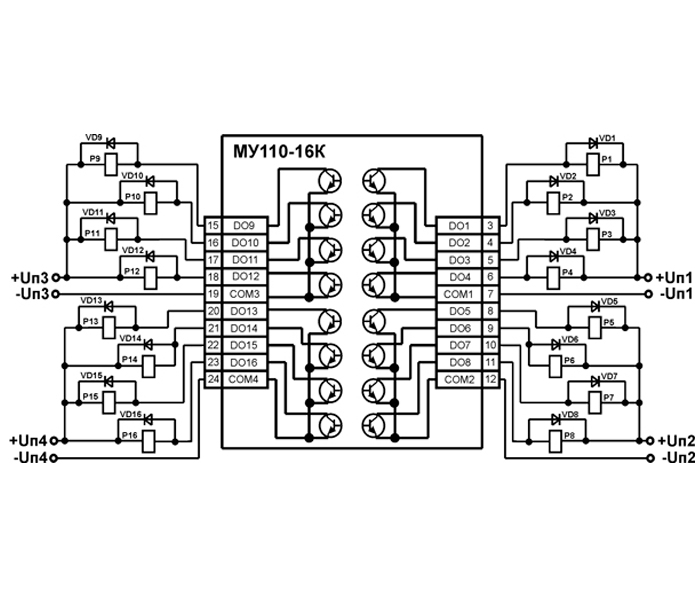

Схемы подключения

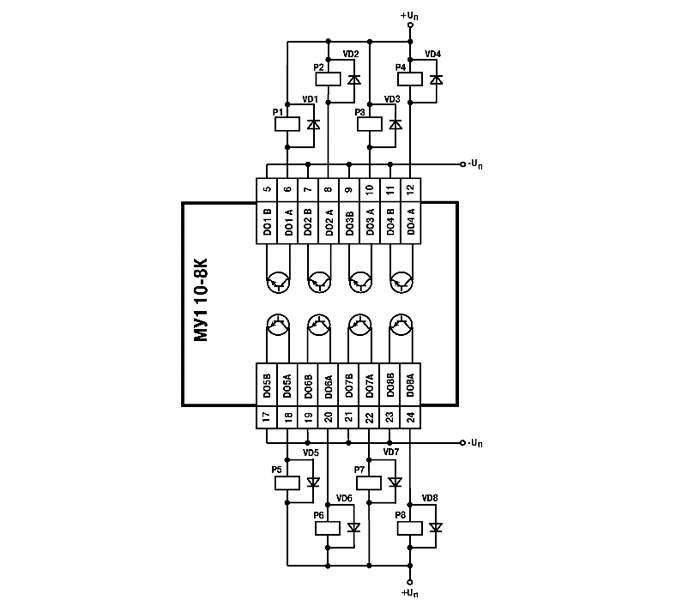

МУ110-Х.8К

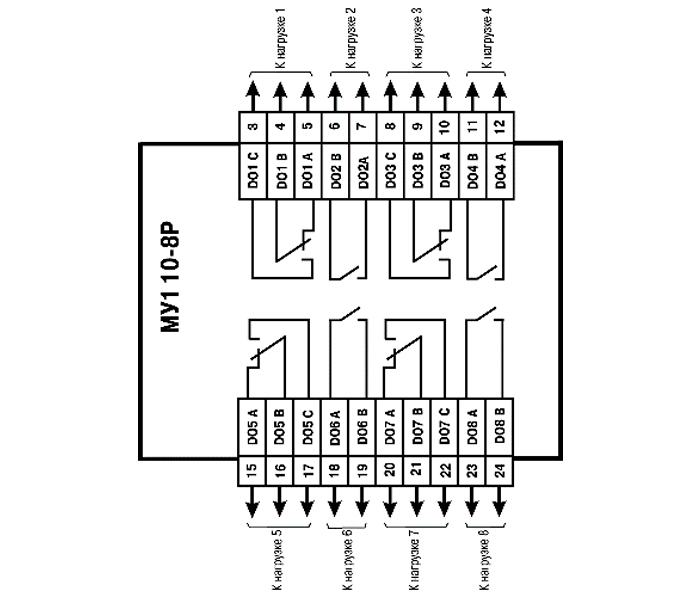

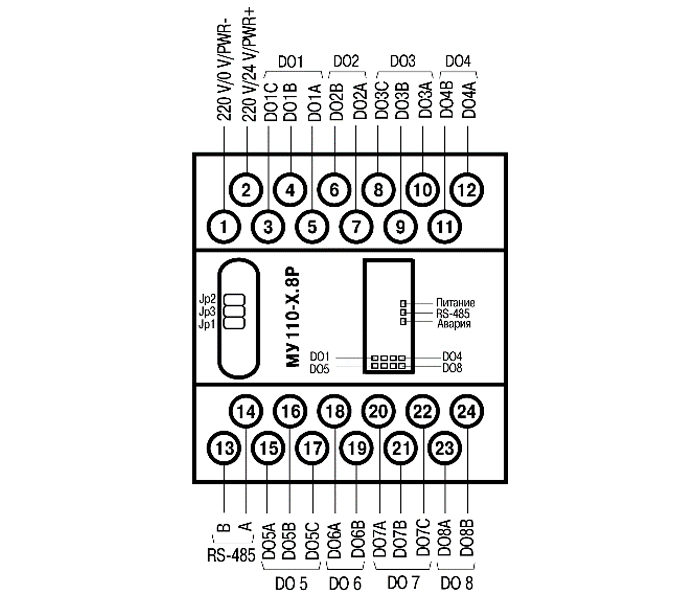

МУ110-Х.8Р

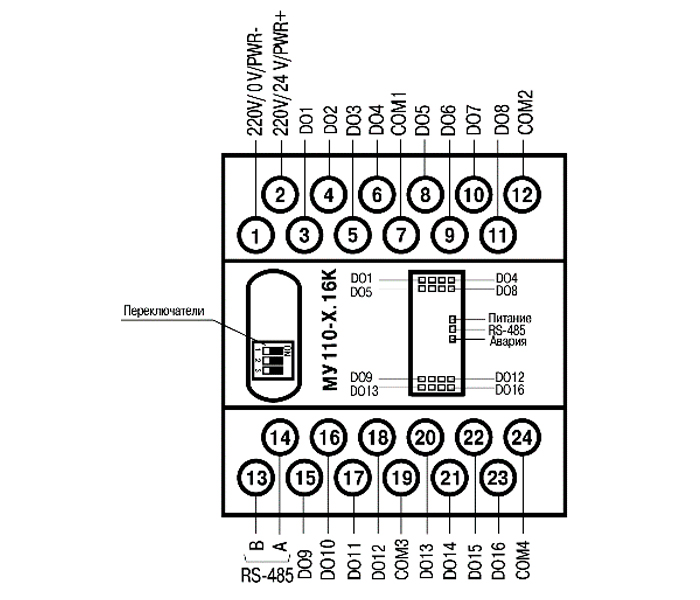

МУ110-Х.16К

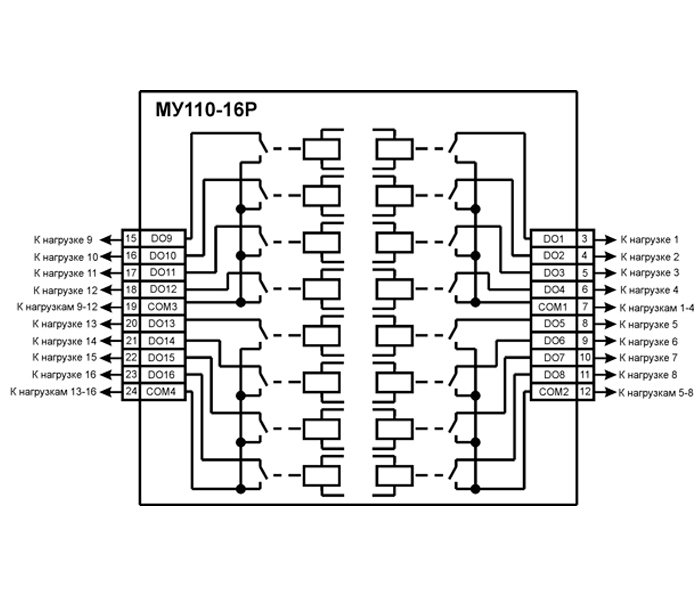

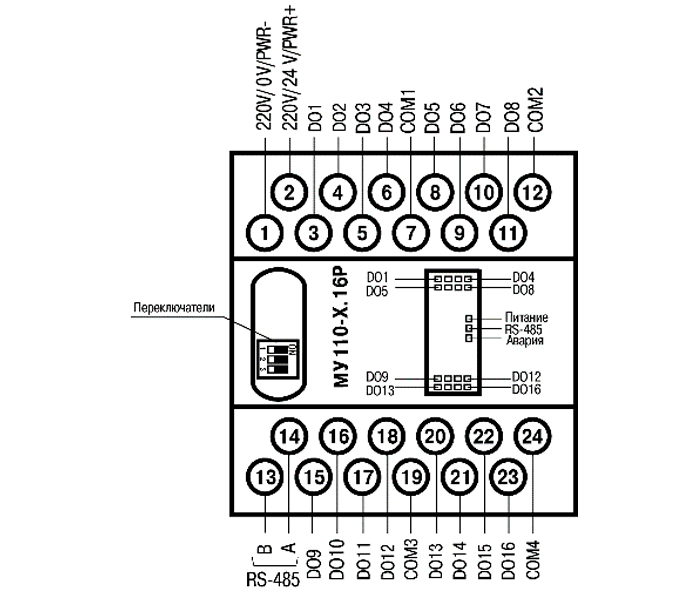

МУ110-Х.16Р

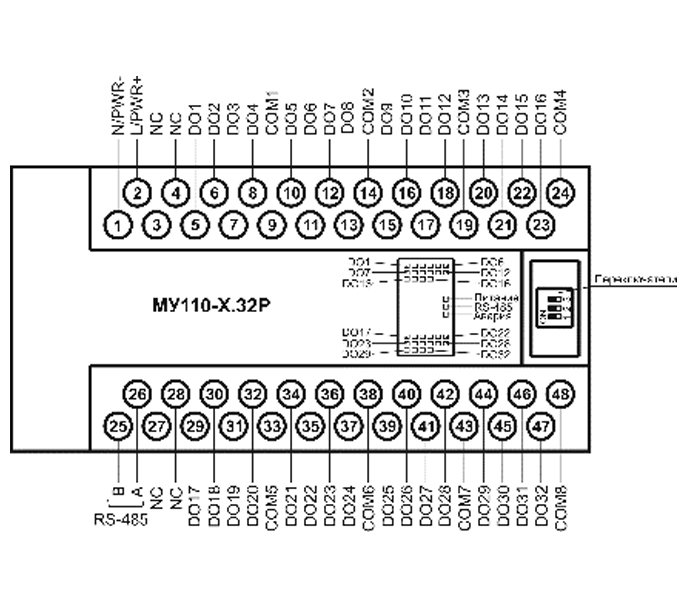

МУ110-Х.32Р

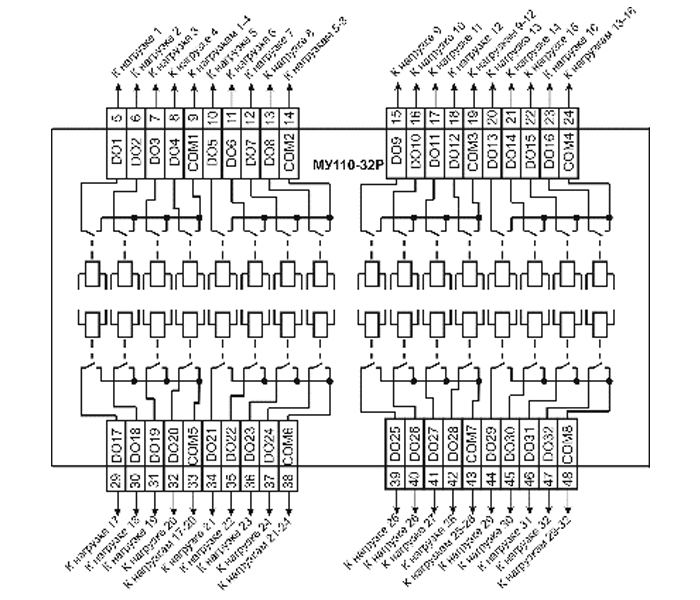

Схема подключения к выходным элементам типа электромагнитное реле

МУ110-224.8Р
МУ110-224.8К
МУ110-224.16К
МУ110-224.16Р
МУ110-24/220.32Р
