Описание
Универсальный модуль ввода/вывода АГАВА МВВ-40 предназначен для ввода и вывода дискретных и аналоговых сигналов в сетях промышленного назначения.
Обмен данными происходит по интерфейсу RS-485, либо по интерфейсу Ethernet.
Питание модуля – от постоянного напряжения 24В.
Базовый блок представляет собой корпус, в котором размещена материнская плата с разъемами для подключения цепей питания и последовательных интерфейсов RS-485 и Ethernet.
Существует три модификации базового блока:
- МВВ-40.1 — имеет один интерфейс RS-485
- МВВ-40.2 — имеет два интерфейса RS-485
- МВВ-40.3 — имеет один интерфейс Ethernet
Технические характеристики
Общие сведения | |
Конструктивное исполнение | Корпус для крепления на дин-рейку |
Габаритные размеры (ширина × высота × глубина), мм | 123x138x77 |
Степень защиты корпуса | IP20 |
Напряжение питания | 24 В ± 10 % постоянного тока |
Потребляемая мощность | не более 11 Вт |
Условия эксплуатации | |
Тип помещения | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
Температура окружающего воздуха | От 0 до +50 °С |
Влажность воздуха | Верхний предел относительной влажности воздуха 80 % при +35 °С и более низких температурах без конденсации влаги |
Атмосферное давление | От 86 до 107 кПа |
Прибор имеет субмодульную архитектуру, позволяющую устанавливать в слоты расширения субмодули ввода-вывода различного типа. Всего можно установить до шести субмодулей ввода-вывода. Описание субмодулей представлено в таблице ниже.
Субмодули, доступные для установки на АГАВА МВВ-40. В корпус МВВ-40 можно установить до шести субмодулей.
| № | Обозначение | Кол-во входов | Кол-во выходов | Примечание |
| Субмодули аналоговых входов/выходов | ||||
| 1 | AIO | 2 | 2 | Унифицированные сигналы: Входное сопротивление: |
| 2 | AI | 4 | 0 | |
| 3 | TMP | 2 | 0 | Субмодуль измерения температуры, Pt100, Pt1000, 50M, 100M |
| Субмодули дискретных входов/выходов | ||||
| 1 | DI | 4 | 0 | Каналы 1 и 2 могут выступать в роли счетчиков импульсов |
| 2 | DO | 0 | 4 | Тип выхода открытый коллектор |
| 3 | SIM | 0 | 2 | Тип выхода симистор |
| 4 | R | 0 | 2 | Тип выхода реле |
Примеры конфигурации АГАВА МВВ-40
- АГАВА МВВ-40.1 (DI-SIM) — 1 интерфейс RS-485, 4 дискретных входа, 2 дискретных выхода типа симистор
- АГАВА МВВ-40.2 (AIO-AI) — 2 интерфейса RS-485, 6 аналоговых входов, 2 аналоговых выхода
- АГАВА МВВ-40.3 (AIO-DI-R) — 1 интерфейса Ethernet, 2 аналоговых входа, 2 аналоговых выхода, 4 дискретных входа, 2 дискретных выхода типа реле
Габаритные размеры
Схемы подключения внешних устройств к базовому блоку
- Схема подключения внешнего блока питания
- Схема подключения устройств с RS-485 к каналу 1 (Y2) (без дренажного провода)
- Схема подключения устройств с RS-485 к каналу 1 (Y2) (с дренажным проводом)
- Схема подключения устройств с RS-485 к каналу 2 (Y3) (без дренажного провода)

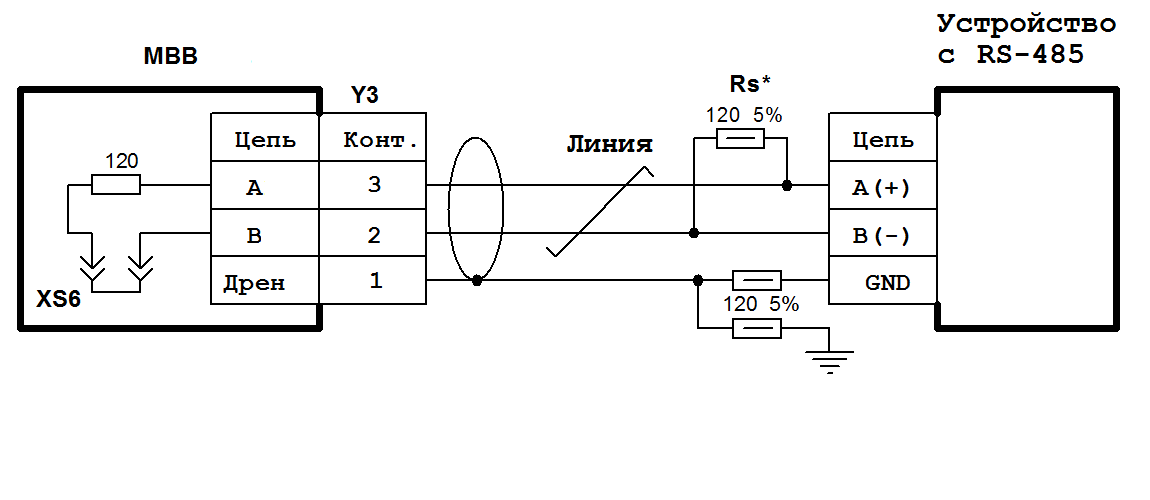

- Схема подключения устройств с RS-485 к каналу 2 (Y3) (с дренажным проводом)
