Описание

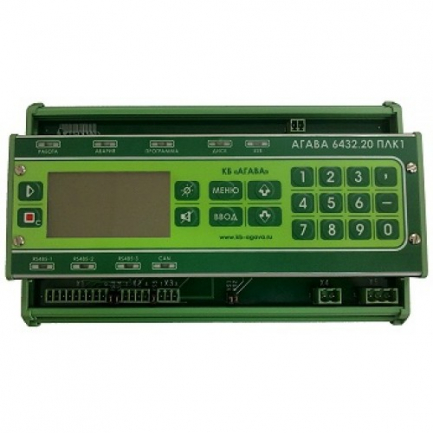

Контроллер диспетчеризации АГАВА 6432.20 УПД предназначен для сбора, регистрации и передачи технологических параметров объекта в диспетчерский центр.

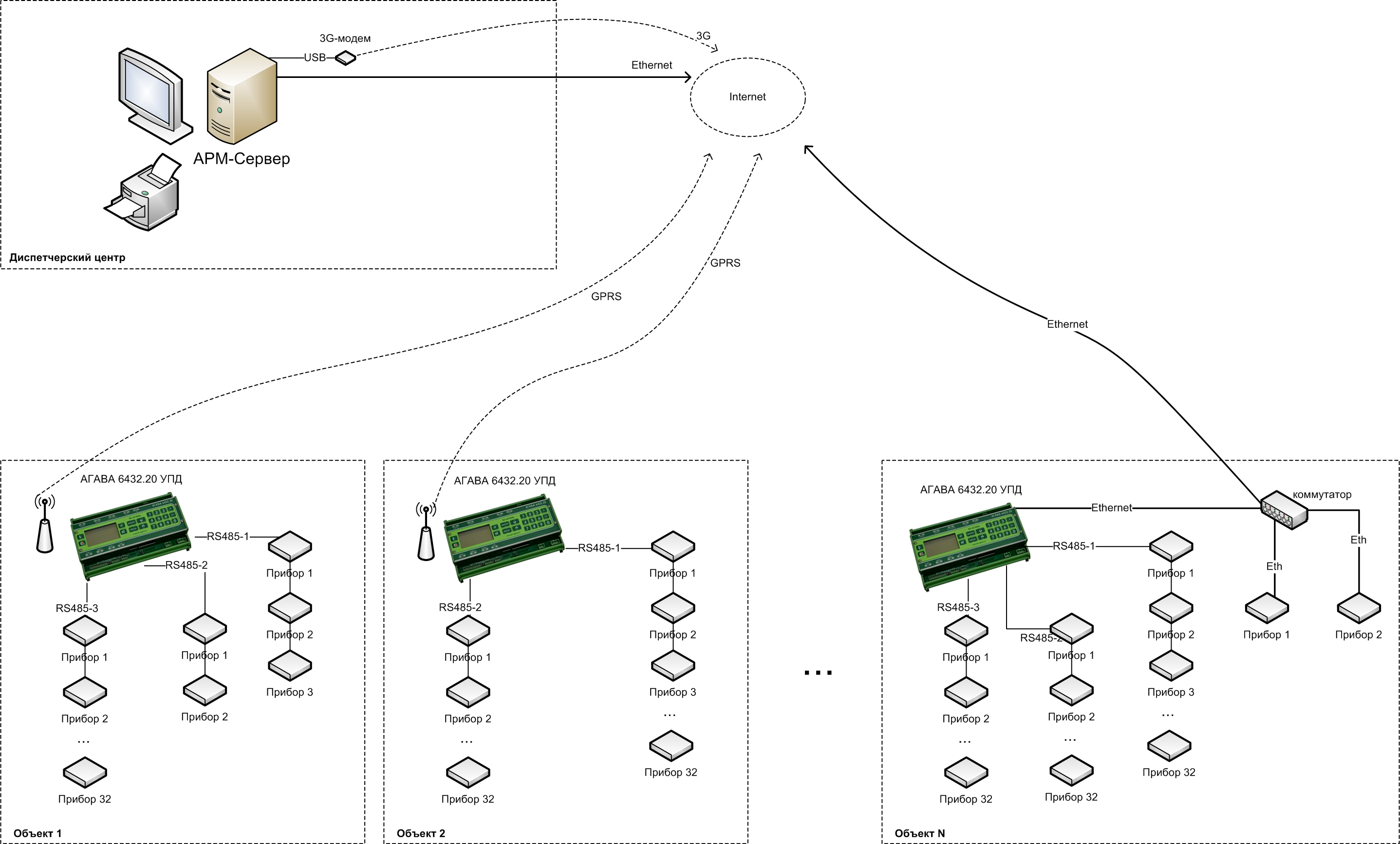

Устройства, с которых считываются параметры объекта, подключаются к портам RS-485 (до трех портов, до 32 устройств на порт), RS-232 и Ethernet.

Передача собранных данных в диспетчерский центр ведется через интерфейс Ethernet или по GPRS-модему, подключенному к порту RS-232.

Отличительные особенности:

  • Возможность передачи данных по кабельному соединению Ethernet или по беспроводному соединению GPRS.
  • Возможность контроля передаваемых данных на объекте путем просмотра через меню на встроенном дисплее.
  • Возможность корректировки передаваемых данных по алгоритмам, задаваемым пользователем.
  • Передача данных с меткой времени.
  • Поддержка нескольких протоколов связи с ДЦ: custom JSON, Modbus-TCP (с версии по 2.0), МЭК 60870-5-104 (с версии по 2.0).
  • Возможность реализации произвольного протокола обмена с контролируемыми устройствами.
  • Возможность передачи данных в несколько ДЦ одновременно или поочередно.
  • Наличие встроенного высококачественного импульсного источника питания, работающего в широком диапазоне питающего напряжения. Это позволяет использовать недорогие источники бесперебойного питания для обеспечения безаварийного управления объектом. Встроенный гальванически развязанный датчик питающей сети позволяет прибору определять отсутствие сети, предпринять соответствующие действия, либо корректно завершить работу.
  • Гальваническая развязка всех интерфейсов связи, высокая степень защищенности от электромагнитных помех;

Характеристики

Общие сведения
Конструктивное исполнениеКрепление на DIN-рейку
Габаритные размеры224х125х60 мм
Степень защиты корпусаIP20
Напряжение питания90-265В переменного или постоянного тока.
Частота переменного тока до 63Гц.
Потребляемая мощность7 Вт
Индикация передней панелиГрафический LCD индикатор с RGB-подсветкой 128х64 (диагональ 62мм.).
Индикаторы приема-передачи интерфейсов RS-485, Ethernet, CAN, USB.
Индикатор обращения к SD-карте.
Программируемые индикаторы «Работа», «Авария», «Программа».
Звуковая сигнализацияВстроенный пьезоэлектрический зуммер
Органы управленияКлавиатура 20 клавиш
Ресурсы
Микроконтроллер32-х разрядный, 64МГц, на базе ядра ARM7
Объем оперативной памяти32 Мб
Объем FLASH-памяти программ4 Мб
Объем памяти SD-карты (хранение программ и данных пользователя)До 2 Гб, тип карты – SD, либо microSD
Объем энергонезависимого ОЗУ2 кБ
Интерфейсы
RS-485Гальваническая развязка, скорость до 921.6 Кб/с  3шт.
RS-232Линии управления модемом, скорость до 921.6 Кб/с 1шт.
EthernetГальваническая развязка, 10/100 Мб/с - 1 шт.
CANГальваническая развязка, скорость до 1 Мб/с
USB 2.01.5 и 12 Мб/с, Host - 1шт., Device – 1шт.
Дискретные входы
Датчик сети переменного токаГальваническая развязка, Uвх ~220В – 1шт.
Программные ресурсы
Операционная системаLinux, ядро 2.6.21
Встроенные сервисыFTP-сервер, Telnet-сервер, DNS-клиент, DHCP-клиент, USB mass storage device
