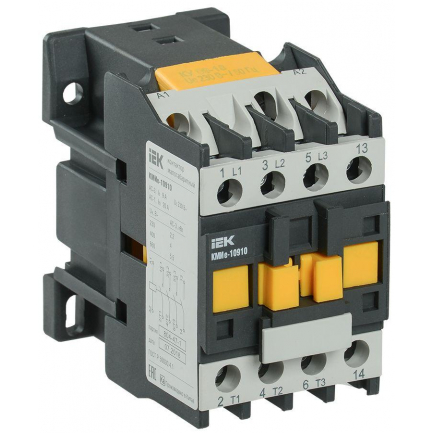

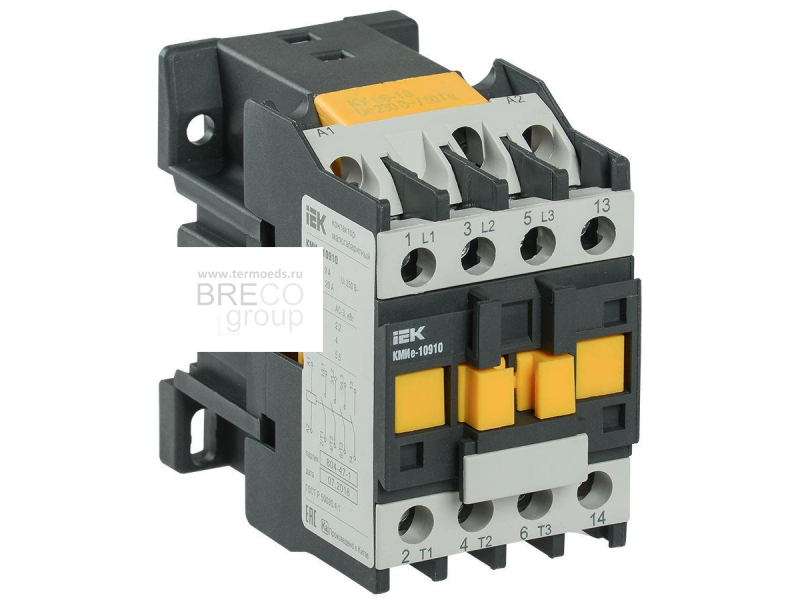

Контактор КМИе-11210 12А 400В/АС3 1НО IEK

ИЕК в Перми

Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3)

Оставить заявку

Описание


Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).

Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

  • Высокая коммутационная износостойкость.
  • Низкий уровень шума.
  • Экономичное решение.
  • Широкий ассортимент.

Технические характеристики

Номин напряжение питания цепи управ Us AC 50 Гц:400 В
Номин рабочий ток Ie 400 В:12 А
Тип подключения вспомогат цепей:Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:1
Номин раб напряжение переменного тока Ue:230, 400, 660 В
Номин напряжение изоляции Ui:660 В
Номин импульсное напряжение:6 кВ
Условный тепловой ток Ith при АС-1:20 А
Номин мощность при AC-3 230 В:3.0 кВт
Номин мощность при AC-3 400 В:5.5 кВт
Номин мощность при AC-3 660 В:7.5 кВт
Макс кратковременная нагрузка:216 А
Условный ток короткого замыкания Inc:1000 А
Защита от сверхтоков - предохр gG:20 А
Мощность рассеяния при Ie АС-3:0,36 Вт
Мощность рассеяния при Ie АС-1:1,56 Вт
Метрический диаметр винта:3,5 мм
Диапазоны напряж управления при срабатыв Uc:0,8…1,1
Гибкий кабель без наконечника:1,0…2,5 мм²
Диапазоны напряж управления при отпускании Uc:0,3…0,6
Жесткий кабель без наконечника:1,5…4,0 мм²
Время срабатывания при замыкании:12…22 мс
Время срабатывания при размыкании:4…19 мс
Комутационная износоуст при АС-1:800 млн циклов
Комутационная износоуст при АС-3:900 млн циклов
Мех износоустойчивость:9.0 млн ком циклов
Гибкий кабель с наконечником 1 пров:1…4 мм²
Степень защиты - IP:IP20
Температура эксплуатации:-25…+50 °C
Ширина:45.0 мм
Высота:75.0 мм
Доп конт - Номин напряжение Un AC:≤ 660 В
Доп конт - Номин напряжение Un DC:≤ 440 В
Доп конт - Номин напряжение изоляции Ui:660 В
Доп конт - Ток термической стойкости In:10 А
Доп конт - Минимальная вкл способность Umin:17 В
Доп конт - Минимальная вкл способность Imin:5 мА
Доп конт - Защита от сверхтоков - предохр gG:10 А
Доп конт - Макс кратковременная нагрузка:100 А
Тип напряжения управления:Переменный (AC)
Относительная влажность воздуха:≤ 90% при температуре +20°C

Эксплуатационные параметры:

  • Срок службы, Лет:     15
  • Гарантийный срок, Лет:     3
