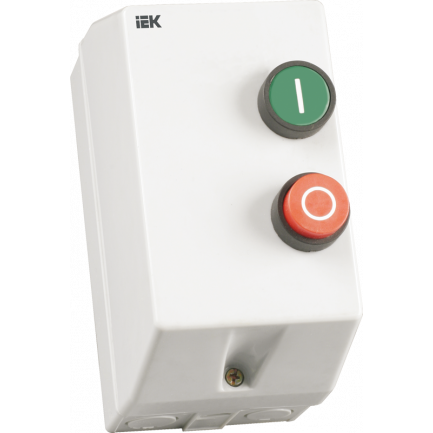

Контактор КМИ11860 18А с индикацией 400В/АС3 IP54 IEK

ИЕК в Перми

Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.

Оставить заявку

Описание


Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.

В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.

Технические характеристики

Номин напряжение питания цепи управ Us AC 50 Гц:400 В
Тип напряжения управления:Переменный (AC)
Номин рабочий ток Ie при AC-1 400 В:32 А
Номин рабочий ток Ie при AC-3 400 В:18 А
Номин коммутируем мощность при AC-3 400 В:7,5 кВт
Кол-во норм разомкнутых-НО силовых конт:3
Номин раб напряжение переменного тока Ue-гц:400 В
Номин напряжение изоляции Ui-гц:660 В
Номин импульсное напряжение Uimp-гц:6 кВ
Условный тепловой ток Ith при АС-1-гц:32 А
Макс кратковременная нагрузка-гц:324 А
Условный ток короткого замыкания Inc-гц:3000 А
Защита от сверхтоков-предохр gG-гц:25 А
Мощность рассеяния при Ie АС-3-гц:0.80 Вт
Мощность рассеяния при Ie АС-1-гц:2.50 Вт
Типоисполнение электрон реле:РТИ-1321
Мех износостойкость-гц:10 млн циклов
Коммут-ая износос-ть общий ресурс-гц:1.0 млн циклов
Частота включений механ износост в час-гц:3600
Частота включений коммутац износост в час-гц:1200
Крутящий момент при затягивании-гц:1.2 нм
Диапазон напряж срабатывания-цу:(0,8...1,1)Uc
Гибкий кабель без наконечника-гц:1,5-4 мм²
Диапазон напряж отпускания-цу:(0,2...0,75)Uc
Жесткий кабель без наконечника-гц:2,5-6 мм²
Мощность потреб катушки при срабатывании Uc-цу:60.0 ВА
Мощность потреб катушки при удержании Uc-цу:7.0 ВА
Время срабатыв при замыкании-цу:12-22 мс
Время срабатыв при размыкании-цу:4-19 мс
Эл износоуст млн ком циклов при АС-3-цу:1.40
Эл износоуст млн ком циклов при АС-1-цу:1.00
Мех износоустойчивость-цу:2.0 млн ком циклов
Мощность рассеяния-цу:3.0 Вт
Диапазон уставок реле-реле гц:12-18 А
Номин напряжение изоляции-реле гц:660 В
Номин импульсное напряжение-реле гц:6 кВ
Диапазон рабочей частоты-реле гц:0-400 Гц
Момент затяжки-реле гц:2 нм
Ток термической стойкости-доп конт эл реле:5 А
Момент затяжки-доп конт эл реле:1.2 нм
Тип доп контакта электротепл реле:
Тип подключения силовой электрич цепи:Винтовое соединение
Степень защиты - IP:IP54
Климатическое исполнение:УХЛ4
Температура эксплуатации:-25...+50 °C
Высота:166.0 мм
Ширина:88.0 мм
Сечен присоед гиб кабеля без наконечн-реле гц:1,5-10 мм²
Глубина:140.0 мм
Сечен присоед жесткого кабеля-реле гц:1-6 мм²
Сечен присоед гиб кабеля с наконечн-реле гц:1-4 мм²
Сечение присоед проводников-доп конт эл реле:1-2,5 мм²
Защ от сверхтоков - предохр gG-доп конт эл реле:5 А

Эксплуатационные параметры:

  • Срок службы, Лет:     нет данных
  • Гарантийный срок, Лет:     3
