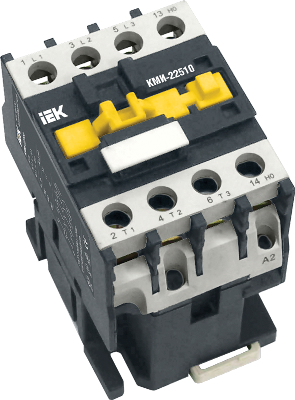

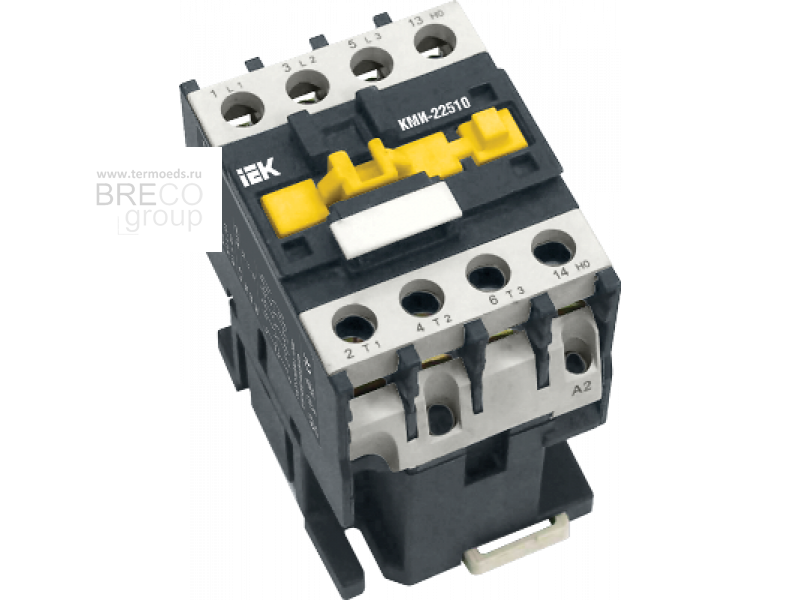

Контактор КМИ-23210 32А 230В/АС3 1НО IEK

ИЕК в Перми

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3)

Оставить заявку

Описание


Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.

Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке. Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ). Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ). Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

Технические характеристики

Номин напряжение питания цепи управ Us AC 50 Гц:230 В
Номин рабочий ток Ie 400 В:32 А
Тип подключения вспомогат цепей:Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:1
Номин раб напряжение переменного тока Ue:230; 400; 660 В
Номин напряжение изоляции Ui:660 В
Номин импульсное напряжение:6 кВ
Условный тепловой ток Ith при АС-1:50 А
Номин мощность при AC-3 230 В:7.5 кВт
Номин мощность при AC-3 400 В:15.0 кВт
Номин мощность при AC-3 660 В:18.5 кВт
Макс кратковременная нагрузка:576 А
Условный ток короткого замыкания Inc:3000 А
Защита от сверхтоков - предохр gG:50 А
Мощность рассеяния при Ie АС-3:2 Вт
Мощность рассеяния при Ie АС-1:5 Вт
Момент затяжки:2,5 Нм
Диапазоны напряж управления при срабатыв Uc:0,8...1,1
Гибкий кабель без наконечника:2,5...6 мм²
Диапазоны напряж управления при отпускании Uc:0,3...0,6
Жесткий кабель без наконечника:4...10 мм²
Время срабатывания при замыкании:15...24 мс
Время срабатывания при размыкании:5...19 мс
Комутационная износоуст при АС-1:1,3 млн циклов
Комутационная износоуст при АС-3:1,0 млн циклов
Комутационная износоуст при АС-4:0,15 млн циклов
Мех износоустойчивость:10.0 млн ком циклов
Кол-во дополнительных контактов:1
Степень защиты - IP:IP20
Тип монтажа:Монтажная панель/плата
Климатическое исполнение:УХЛ4
Температура эксплуатации:-25...+50 °C
Ширина:56.0 мм
Высота:84.0 мм
Вес:≤ 0,55 кг
Доп конт - Номин напряжение Un AC:≤ 660 В
Доп конт - Номин напряжение Un DC:≤ 440 В
Доп конт - Номин напряжение изоляции Ui:660 В
Доп конт - Ток термической стойкости In:10 А
Доп конт - Минимальная вкл способность Umin:24 В
Доп конт - Минимальная вкл способность Imin:10 мА
Доп конт - Защита от сверхтоков - предохр gG:10 А
Доп конт - Макс кратковременная нагрузка:100 А
Доп конт - Сопротивление изоляции:> 10 мОм
Тип напряжения управления:Переменный (AC)
Количество полюсов:3
Доп конт - Сечение присоединяемых проводников:1...4 мм²
Доп конт - Момент затяжки:1.2 нм

Эксплуатационные параметры:

  • Срок службы, Лет:     не менее 15
  • Гарантийный срок, Лет:     5
