Измерители уровня многофункциональные ПРОМА-ИУ

Для непрерывного измерения уровня жидкости, отображения текущего значения в метрах и сигнализации о выходе параметра за установленные пределы и выдачей токового сигнала (4-20) мА.

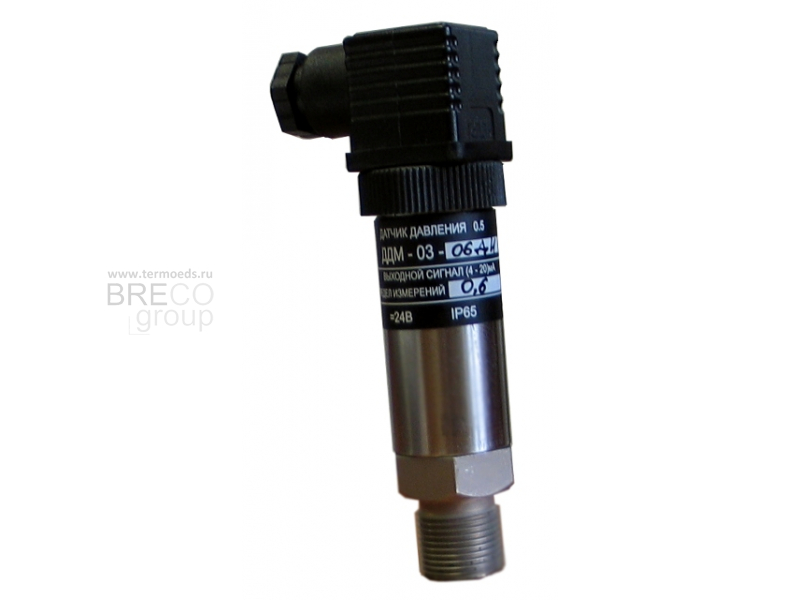

Поставляются в комплекте с датчиком давления ДДМ-03.

Используются для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах водоснабжения и других отраслях.

Рабочая среда – неагрессивные жидкости.

Оставить заявку

Описание

Преимущества:

2-х позиционное регулирование уровня.
Управление насосом путем переключения релейного выхода при достижении максимального и минимального уровня жидкости.
Формирование дискретных сигналов в систему коммутации при достижении 4-х устанавливаемых пределов уровней (2 – для управления насосом и 2 – для аварийной сигнализации).
Измерение уровня жидкости различной плотности и его индикация на 4-х знаковом индикаторе (в метрах).
Корректировка нулевого уровня. Непрерывное преобразование измеряемого значения уровня в унифицированный сигнал постоянного тока (4-20мА).
Возможность программной настройки прибора в зависимости от применяемого датчика давления и плотности жидкости.
Работа в сети MODBUS по стандарту RS-485 (до 32 приборов при 2-х проводной связи).
Возможность прямой коммутации больших нагрузок – переключающиеся контакты реле (2А, 220В).

Основные технические характеристики ПРОМА-ИУ

Предел допустимой основной погрешности, %	1
Напряжение питания	= 24В или ~ 220В, 50Гц
Потребляемая мощность, ВА	2
Индикация показаний	цифровое табло – 4 знакоместа
Выходной токовый сигнал аналоговый, мА	4-20
Погрешность токового сигнала, %	1
Количество уставок пределов давления	4
Зона уставок, % от диапазона	0-100
Дискретность уставок % от диапазона	1
Температура окружающей среды, °С	от -20 до +50
Степень защиты (код IP) - щитовой лицевая панель / внутренняя часть - настенный	IP54 / IP40 IP54
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А	2
Габаритные размеры, мм: длина х ширина х высота - щитовой - настенный	96х48х105 150х125х60
Масса кг, не более	0,5

Основные технические характеристики ДДМ-1

Предел допустимой основной погрешности, %	0,5
Значения выходного сигнала постоянного тока, мА: (код 42)	4-20
Напряжение питания, постоянный ток, В:	18-35
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом: - при питании постоянным током напряжением 24В - температура окружающей среды, °С	0-500 от -30 до +55
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более	0,2
Потребляемая мощность, Вт, не более	0,8
Степень защиты (код IP)	IP54
Габаритные размеры, мм: длина х диаметр	80 х 32
Масса, кг, не более	0,2

Корректировка нулевого уровня

Lв = Lmax + L0 , при L0<0
Lв = Lmax – L0 , при L0>0
L0 – корректировка нулевого уровня жидкости (вводится программно на Прома-ИУ);
Lmax – максимальный уровень жидкости.

Диапазоны измерений (для воды) с датчиками давления ДДМ-1

Уровень воды Lв, в метрах	0 – 4,0	0 – 6,0	0 - 10	0 – 16	0 – 25	0 – 40
Тип первичного датчика	ДДМ-1-40	ДДМ-1-60	ДДМ-1-100	ДДМ-1-160	ДДМ-1-250	ДДМ-1-400
