Измеритель-сигнализатор давления ТРИД ИСД152

Вектор ПМ в Перми

Измерители-сигнализаторы давления ТРИД ИСД предназначены для измерения и индикации значений давления. Приборы могут быть интегрированы в системы мониторинга, сбора и обработки данных.

Оставить заявку

Описание


ТРИД ИСД используются в системах автоматизации и контроля технологических процессов в химической, нефтехимической, металлургической, пищевой и прочих отраслях промышленности, а также в коммунальном и сельском хозяйстве.

  • ТОКОВЫЙ ВХОД для подключения датчиков давления;
  • СЪЕМНАЯ КЛЕММНАЯ КОЛОДКА обеспечивает удобство подключения датчиков;
  • ОДНО-, ДВУХканальное исполнение;
  • ПОДКЛЮЧЕНИЕ К ПК через интерфейс RS485, протокол обмена данных Modbus RTU/ASCII;
  • Предупредительная и аварийная СИГНАЛИЗАЦИЯ.

ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ

  • контроль значения измеряемой величины над заданным предельным значением;
  • контроль значения измеряемой величины ниже заданного предельного значения;
  • контроль значения измеряемой величины за пределы заданного диапазона.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Расширенная система обработки аварийных ситуаций и контроля технологических параметров;
  • Цифровая фильтрация входного сигнала для уменьшения влияния помех;
  • Линейное масштабирование входной величины для возможности использования датчиков различного типа;
  • Контроль обрыва датчиков температуры, контроль короткого замыкания термосопротивления;
  • Ограничение доступа к параметрам настройки;
  • Цифровой дисплей с двумя окнами светодиодной индикации (высота 1,5 мм) позволяет одновременно видеть показания с каждого канала;
  • Символы на дисплеях могут менять цвет, в зависимости от настроек (Например: в обычном режиме горит зелёным, в состоянии близком к аварийному горит желтым, и если авария, то красный);
  • Интерфейс RS485, реализация протоколов Modbus RTU/ASCII (по выбору пользователя) для возможности подключения к компьютеру или интеграции в существующие системы автоматизации предприятий;
  • Заданные пользователем настройки прибора сохраняются в энергозависимой памяти прибора.

Технические характеристики

Номинальное напряжение питания~220 В, 50 Гц
Допустимое напряжение питанияот 187 до 242 В
Потребляемая мощность, не более10 Вт
Класс точности0,25
Диапазон измеряемого давленияот минус 0,06 до 100МПа
Интерфейс для связи с компьютеромRS 485
Рабочий диапазон температурот минус 20 до +50 °С
Относительная влажность воздуха5…90 %,
без конденсации влаги
Степень пылевлагозащищенности IP54
Материал корпусаметалл (дюраль)
Тип монтажащитовой
Габаритные размеры96х96х110 мм
Номер в Госреестре СИRU.C.34.004.A №42083

Функциональная схема

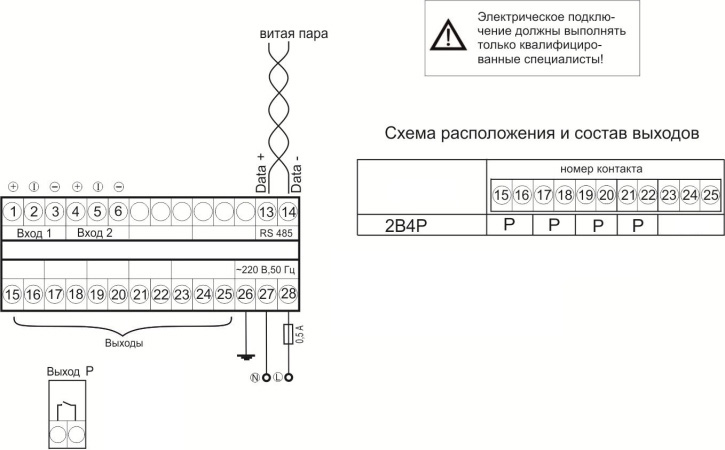

Схема подключения

Код заказа



Купить измеритель-сигнализатор давления в Перми можно в компании БРИКО Автоматик.
