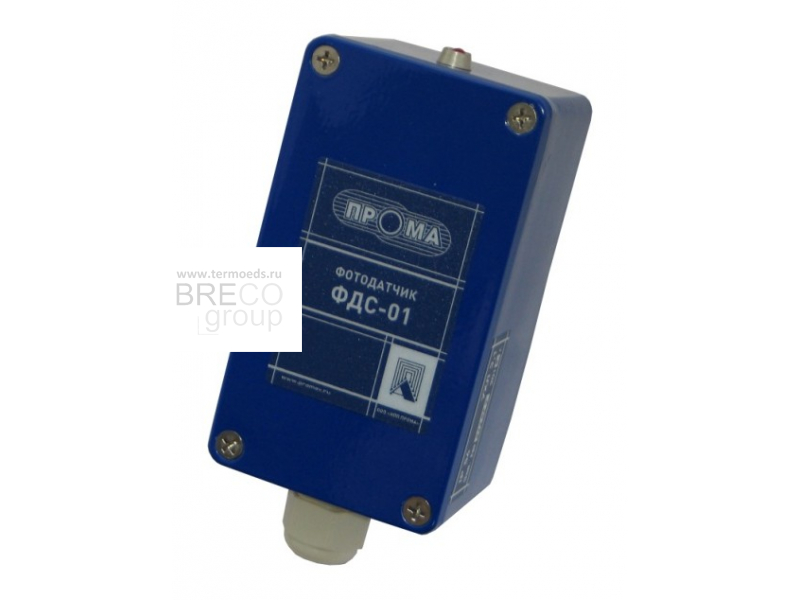

Фотодатчик сигнализирующий ФДС-01-24Т

Для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал в виде переключающихся контактов реле. В нем конструктивно объединены фотодатчик и сигнализатор горения, на корпусе имеется световая индикация, устанавливается непосредственно на горелке.

Оставить заявку

Описание


Используется для контроля наличия пламени горелочных устройств, работающих на любом виде топлива. Заменяет фотодатчик типа ФД-02 и сигнализатор горения ЛУЧ-1АМ.

Благодаря встроенному подогревателю позволяет эксплуатировать прибор до -55°С.

Версия прибора ФДС-01-24ГТ отличается креплением – накидная гайка М48х1,5 (S=55) и повышенной степенью пылевлагозащиты IP65.

Основные технические харектиристики ФДС-01-24Т

Рабочий диапазон, инфакрасный спектр ^, нм900-1700 ИК

Время срабатывания, с

при появлении пламени

при погасаний пламени

1

2

Длина линии связи с устройствами автоматики, м

< 500

Напряжение питания, В         = 24В или

ФДС- 01- 220, ФДС- 01- 220- Г

ФДС- 01- 24Т, ФДС- 01- 24 ГТ

50Гц

= 24 В

Допустимая нагрузка по коммутации внешних цепей

Постоянный ток

Переменный ток



30 B/2А

220В/0,1А

Сопротивление изоляции, Мом>100

Температура окружающей среды, оС

ФДС- 01- 220, ФДС- 01- 220- Г

ФДС-01-24T, ФДС-01-24ГТ



от -40 до +60

от -55 до +60

Степень защиты по ГОСТ14254-80

ФДС- 01- 220, ФДС- 01- 24T

ФДС- 01- 220-Г, ФДС- 01- 24 ГТ



IP54

IP65

Габаритные размеры (без фланца), мм60 x 140 x 85
Масса, не более, кг0,5


Схема внешних подключений

Габаритные и установочные размеры

  • Крепление на объекте монтажным фланцем (входит в комплект поставки)

  • Крепление накидной гайкой М48х1,5 (S=55)
