60-миллиметровые абсолютные энкодеры (с валом)

Абсолютные энкодеры серии ENP имеют корпус диаметром 60 мм со сплошным валом Ø10 мм. Эти энкодеры доступны с выходом, генерирующим BCD-код, и различным разрешением, вплоть до 360 делений. Эти энкодеры идеально подходят для промышленных систем, в которых необходимо обеспечить высокую точность измерений, включая машинное оборудование, робототехнику, текстильное оборудование и парковочные комплексы.

Уточняйте цену

Основные характеристики

  • Корпус диаметром 60 мм, сплошной вал диаметром 10 мм
  • Выходной код: двоично-десятичный
  • Различные разрешающие способности вплоть до 360 делений/об
  • Питание: 5 В пост. тока ±5%, 12-24 В пост. тока ±5%

Применение

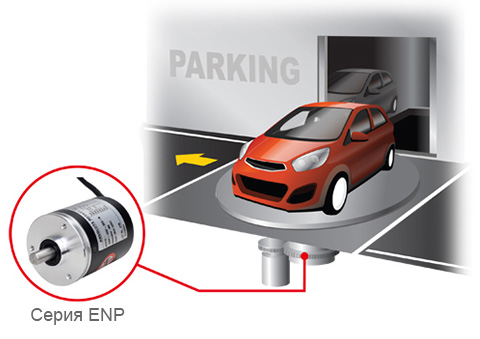

Автоматическое управление погрузкой автомобиля в системе башенной парковки



МодельХарактеристики
ENP-111F-006-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 6 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
  • Способ подключения : Кабель сзади
ENP-111F-008-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 8 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
  • Способ подключения : Кабель сзади
ENP-111F-012-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 12 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
  • Способ подключения : Кабель сзади
ENP-111F-016-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 16 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
  • Способ подключения : Кабель сзади
ENP-111F-024-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 24 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
  • Способ подключения : Кабель сзади
ENP-110F-360-P
  • Наружный диаметр вала : Ø10мм
  • Макс. частота отклика : 20кГц
  • Макс. допустимая частота вращения : 3600 об./мин.
  • Пусковой момент : Не более 500гс·см (макс. 0.049Н·м)
  • Разрешение : 360 имп./об.
  • Тип выхода : Положительная логика (PNP)
  • Направление вращения : По часовой стрелке
  • Управляющий выход : PNP с открытым коллектором
  • Напряжение питания : 5V DC
  • Способ подключения : Кабель сзади

Доступно 28 различных моделей энкодера ENP
