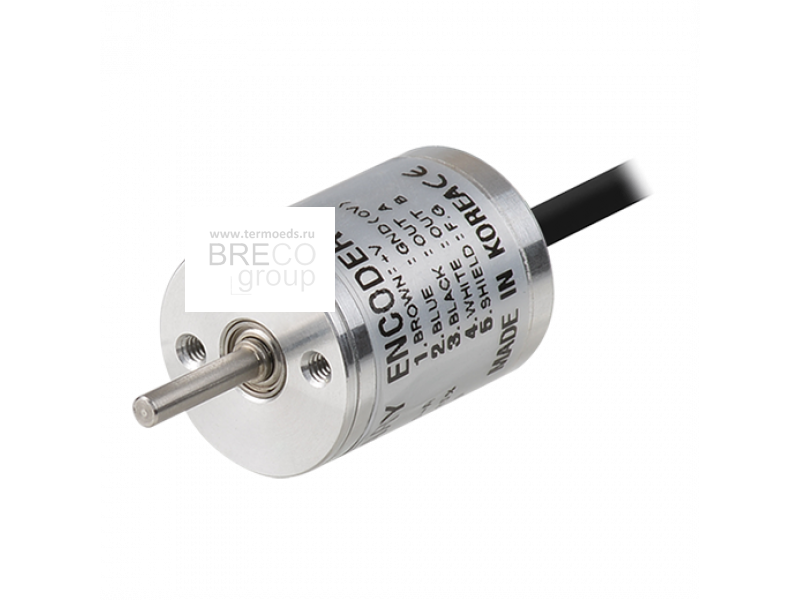

Энкодеры серии E15S

Autonics в Перми

Инкрементальные энкодеры серии Е15S – это сверхкомпактные (Ø15 мм) и сверхлегкие (14 г) устройства. Благодаря компактным размерам эти устройства легко использовать при плотном монтаже и устанавливать в ограниченном пространстве. За счет малого момента инерции вала минимизируется влияние на прикрепленное вращающееся оборудование. Разрешение энкодеров составляет 36 имп./об., максимально допустимая частота вращения составляет 3000 об./мин.

Уточняйте цену

Основные характеристики

  • Сверхкомпактный корпус (Ø15 мм) и сверхмалый вес (14 г)
  • Удобная установка в тесном или ограниченном пространстве
  • Малый момент инерции вала
  • Разрешение: 36 импульсов на оборот
  • Питание: 5 В пост. тока ±5%

Ультракомпактные(Ø15 мм) и ультралёгкие(14 г)

Ультракомпактные(Ø15 мм), ультралёгкие (14 г) энкодеры идеальны для установки в небольшие механизмы и оборудование

Применение

Используются в камерах наблюдения, требующих точное наведение и увеличение.

Технические характеристики модели E15S2-36-2-N-5-R

Наружный диаметр вала

Ø2 мм

Макс. частота отклика

10 кГц

Макс. допустимая частота вращения

3000 об./мин.

Пусковой момент

Макс. 10 гс-см (макс. 0,00098 Нм)

Разрешение

36

Выходные фазы

A, B

Управляющий выход

NPN с открытым коллектором

Напряжение питания

5V DC ±5% (пульсации P-P: макс. 5%)

Способ подключения

Кабель сзади

Степень защиты

IP50

Температура окружающей среды

-10…+70℃, при хранении: -20…+80℃

Влажность окружающей среды

Относительная влажность 35-85%, при хранении: 35-90%

Комплектующие

Соединитель Ø2мм

Масса

Прибл. 37 г (прибл. 14 г)

※При выборе разрешения необходимо учитывать, что частота вращения при максимальной частоте импульсов должна быть меньше или равна значению максимально допустимой частоты вращения.
[Частота вращения при макс. частоте импульсов (об/мин) = макс. частота импульсов/разрешение × 60 секунд]
※Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.
※Температура или влажность указаны для условий без замерзания и конденсации.
