DVW, Беспроводные сетевые адаптеры

Delta Electronics в Перми

Продукция компании Delta для построения простых и экономичных беспроводных локальных сетей WLAN поддерживает множество видов беспроводных соединений, включая беспроводные точки доступа, распределительную систему WDS и клентов. Встроенные последовательные порты 3-в-1 напрямую соединяются к контроллерам, экономя время и затраты на кабельное соединение. Встроенный шлюз для самого распрастраненного коммуникационного протокола MODBUS преобразовывает последовательный MODBUS в MODBUS TCP, без дополнительных усилий соединяет уже установленное оборудование с коммуникационной сетью Ethernet.

Уточняйте цену

Беспроводной IEEE 802.11 a/b/g/n: 3T3R
3 антенны: 2дБи всенаправленный, коннектор RP-SMA(male)
Макс. скорость передачи данных: 450 мбит/с

Коммуникационные порты:
2 Ethernet порта типа RJ45: 10/100/1000Base-T,
автоопределение MDI/MDI-X, автоматическое согласование

Последовательная связь:
2 порта последовательного ввода-вывода: RS-232/422/485, клеммный блок (8 контактов на порт), 2кВ защита изоляции

Скорость передачи данных: от 110 бит/с до 921.6 кбит/с
Биты данных: 7, 8
Паритет: нет, четный, нечетный, пробел, маркер
Стоп-биты: 1, 2
Управление потоком: RTS/CTS (только для RS-232), DTR/DSR, XON/XOFF
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (двухжильный): D+, D-, GND
RS-485 (четырехжильный): Tx+, Tx-, Rx+, Rx-, GND

Консольный порт: разъем USB B-Type

Особенности:

    • Соответствует беспроводной технологии IEEE 802.11n, способной на скорость передачи данных до 450мбит/с
    • Совместим со стандартом 802.11 a/b/g для простой интеграции в старые системы

    • Беспроводные режимы работы: AP, Client CPE, WDS P-T-P, WDS P-T-MP, Repeater
    • Технология 3×3 MIMO позволяет увеличить скорость передачи данных

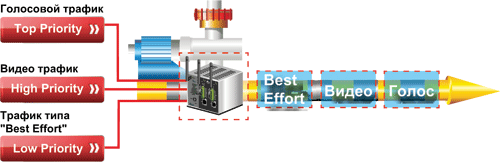

    • Беспроводной QoS (IEEE 802.11e, WMM) для приоритетной передачи видео трафика

    • Увеличенная безопасность беспроводной передачи: 64/128-bit WEP, WPA / WPA2, WPA-PSK / WPA2-PSK (TKIP/AES) и  802.1X аутентификация

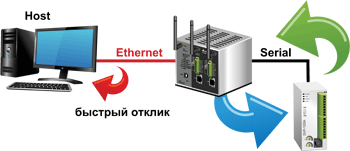

    • Может работать как 2-х портовый консольный сервер RS-232/422/485-to-Ethernet

    • Позволяет до 16 одновременных подключений
    • Встроенный 2-х портовый шлюз MODBUS ASCII/RTU -> MODBUS TCP

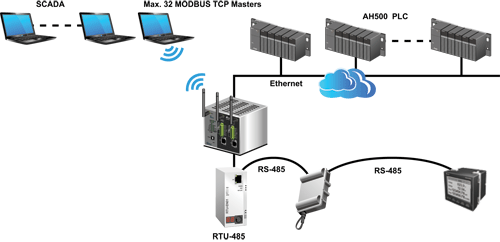

    • По проводной или беспроводной связи до 32 ведущих TCP устройств может быть подключено к последовательно подключенным устройствам или каждый мастер последовательной сети может обмениваться данными с 32 ведомыми TCP устройствами

    • Встроенная буферная память 20MB, чтобы избежать потери данных при падении связи
    • Протокол SNTP для синхронизации времени по компьютерной сети
    • Усовершенствованное управление широковещательным/однонаправленным штормом
    • Консольный USB интерфейс для быстрого и удобного соединения с компютером

  • Поддерживает протокол MODBUS TCP для упрощения удаленного управления по SCADA и другими промышленными утройствами
  • Коэффициент использования процессора показывает количество задач, обрабатываемых ЦП в данный момент

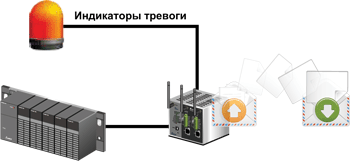

  • Автоматическая рассылка предупреждений по email, DI, реле, Syslog & SNMP ловушке

Основные характеристики:

  • Напряжение резервного питания: 2 входа 12 ... 48В постоянного тока, клеммники
  • Аварийный релейный выход для сигнализации потери связи или пропадания питания
  • Без вентилятора, прочный алюминиевый корпус с классом защиты IP40
  • Монтаж на DIN-рейку или панель
  • Консольный USB интерфейс для простого соединения с ноутбуком
  • Широкий диапазон рабочих температур: -40°C ... 75°C
  • Сертифицировано по стандартам UL508/60950-1, CE и FCC для требований промышленного применения

Спецификации:

  • Поддерживаемые стандарты:
    • IEEE 802.11 a/b/g/n Wireless LAN
    • IEEE 802.11i Wireless Security
    • IEEE 802.11e QoS(WMM)
    • IEEE 802.3 10Base-T
    • IEEE 802.3u 100Base-T(X)
    • IEEE 802.3ab 1000Base-T
    • IEEE 802.3x управление потоком
    • IEEE 802.1D протокол STP
    • IEEE 802.1w протокол RSTP
    • IEEE 802.1Q VLAN-тегирование
    • IEEE 802.1X аутентификация порта
  • Коммутация пакетов: CSMA/CA
  • Дискретные входы: 1DI, уровень выключения сигнала: 0~+5В, уровень включения сигнала: +11V~30В, макс. входной ток 6мА
  • Аварийные релейные выходы: 1DO, максимальный допустимый ток 5A@24В постоянного тока
  • Модуляция РЧ беспроводной связи:
    • 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
    • 802.11b: DBPSK, DQPSK с DSSS, CCK
    • 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
    • 802.11n: BPSK, QPSK, 16QAM, 64QAM с MIMO-OFDM
    • Частотный диапазон: 2.400ГГц ~ 5.850ГГц
  • 2 переключателя оконечного резистора, 120KΩ

  • Кнопка перезагрузки устройства

Варианты применения

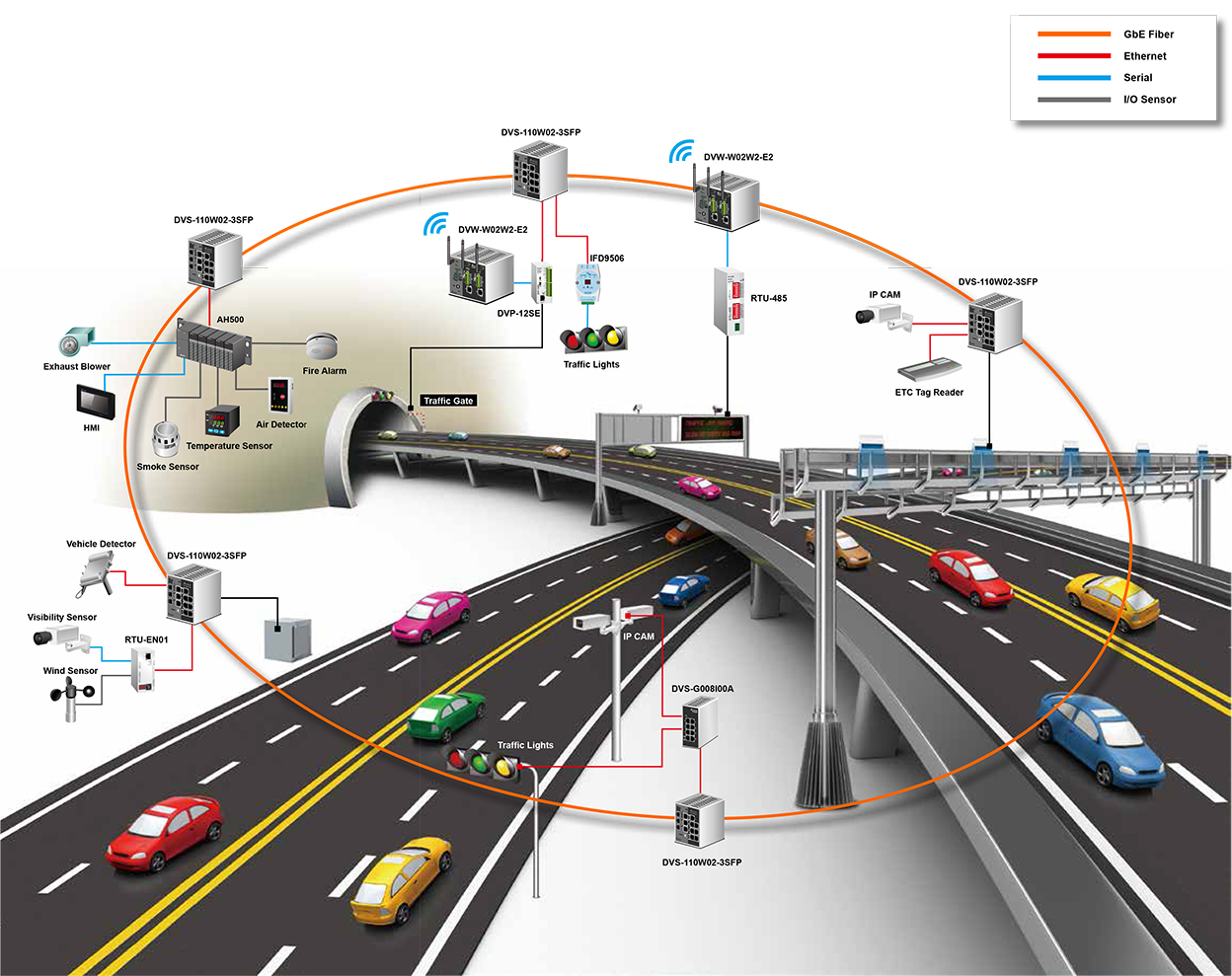

Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система сключает в себя:

  • Систему мониторинга транспортного потока на автостраде
  • Систему управления изменяемыми дорожными знаками и сообщениями
  • Систему мониторинга и безопасности туннелей
  • Систему автоматического электронного сбора оплаты пользования магистралями.

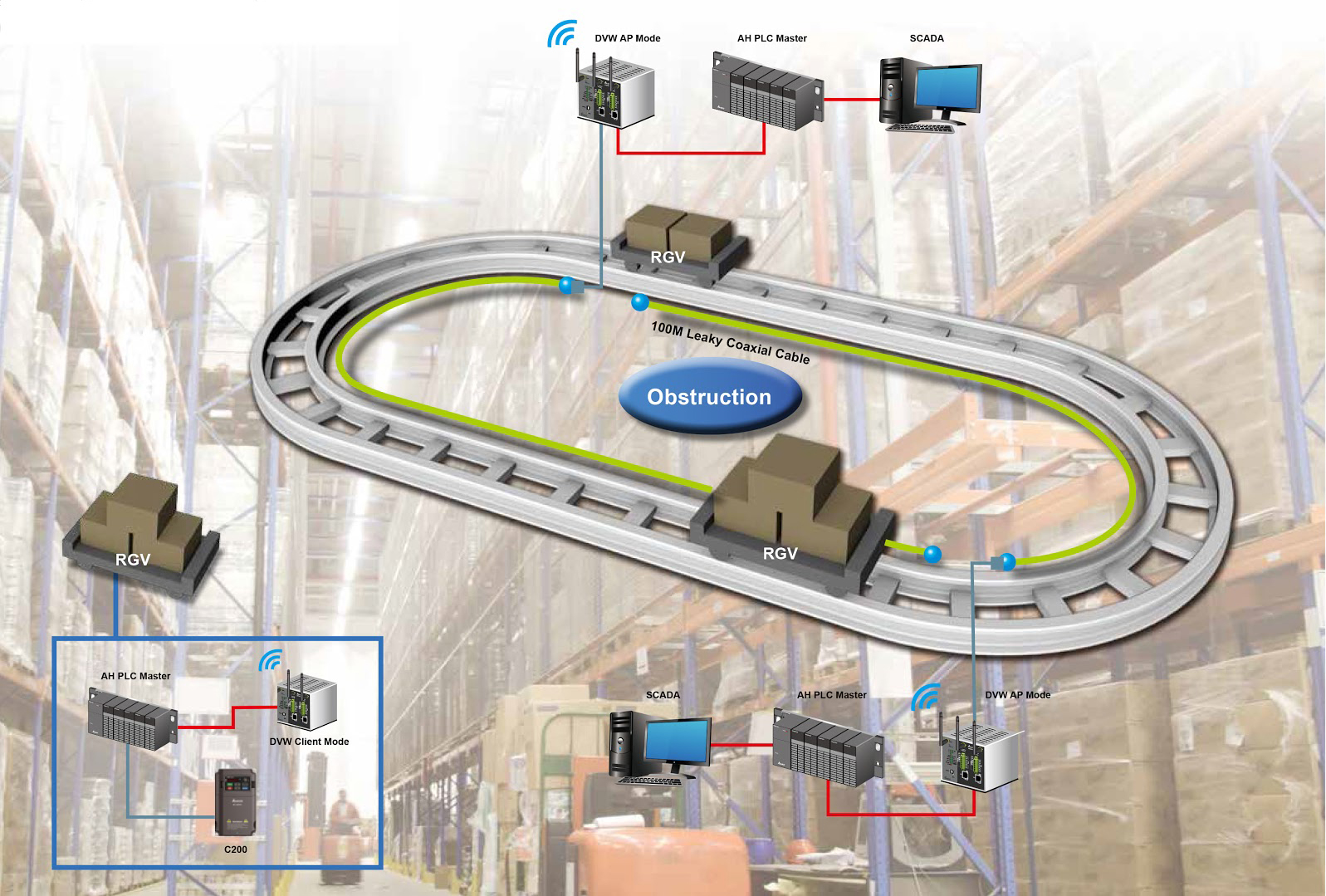

Система управления автоматическим складом с рельсовыми тележками

Технологии беспроводной передачи сигналов могут быть примененны в различных областях. Серия DVW Delta Electronics согласовывается со специальным излучающим коаксиальным кабелем (Leaky CoaXial Cable, LCX) для формирования стабильно расширяемой зоны покрытия Wi-Fi, которая может окружать оборудование, стены, металлические конструкции, передавая сигналы в любой уголок цеха, улучшая доступность Ethernet связи. Она так-же обеспечивает высокоскоростной сбор и обработку параметров объектов в реальном времени. Использование серии Delta DVW совместно с излучающим кабелем для управления рельсовыми тележками помогает операторам достичь высокой эффективности работы поточно-транспортной системы, повысить ее безопасноть, долговечность, удобство обслуживания.


Аналогичные решения могут применяться для:

  • автоматизации порционного дозирования материалов
  • организации беспроводной инфраструктуры инженерных сетей туннелей и железнодорожного транспорта
  • обеспечения беспроводной связи между этажами одного и того-же здания

Модели

МодельОписание

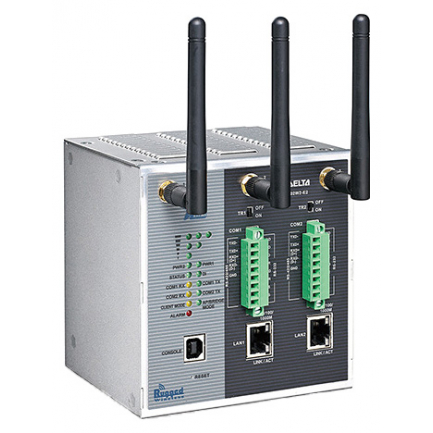

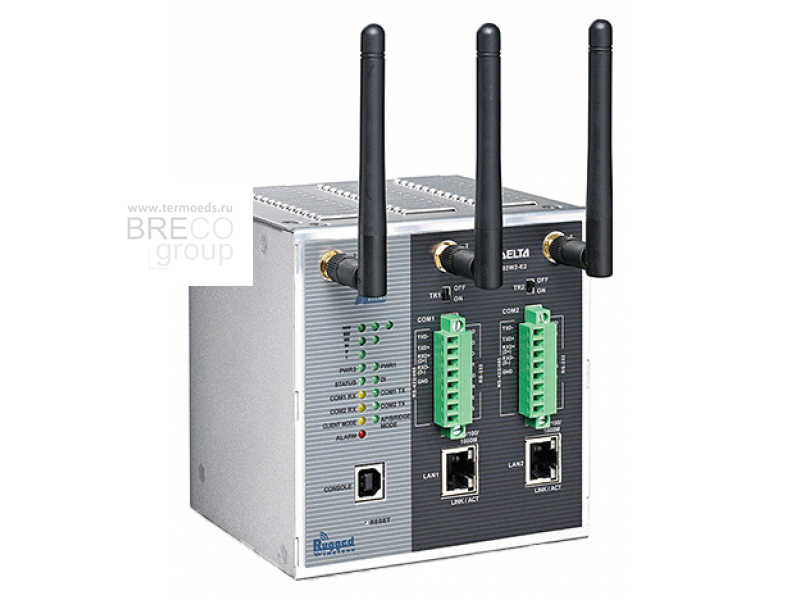

DVW-W02W2-E2Беспроводной сетевой адаптер IEEE 802.11a/b/g/n, точка доступа/мост/клиент/шлюз, 3 антенны, 2 порта Gigabit Ethernet, 2 последовательных порта RS-232/422/485, 2 шлюза MODBUS ASCII/RTU в Modbus TCP
