Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей

Оставить заявку

Описание

Прибор для регулирования уровня жидкости

Количество сигнализируемых уровней: 1, 2 или 3
Диаметр поплавка: 25 мм или 52 мм
Максимально коммутируемая мощность: 10 Вт или 30 Вт
Максимально коммутируемое напряжение: 180 В или 300 В
Рабочее давление: 1,6 МПа или 4 МПа
Рабочая температура: −40…105°С
Рабочее положение: горизонтальное или вертикальное
Материал корпуса: нержавеющая сталь

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики.

Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Применение:

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).
ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики

Параметр	Значение
Параметр	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Количество сигнализируемых уровней	1 или 2		1; 2; 3
Максимальная коммутируемая мощность	10 Вт		30 Вт
Максимальный коммутируемый ток	0,5 А		2 А
Максимальное коммутируемое напряжение	180 В		300 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×10⁶
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня	2500 мм		3000 мм
Cостояние контактов датчика в нижнем положении поплавка	Нормально-разомкнутое Нормально-замкнутое
Плотность измеряемой среды	0,70 г/см³		0,66 г/см³
Температура контролируемой среды	−40...105°C
Давление контролируемой среды	1,6 МПа		4 МПа
Материал рабочей части датчика	Сталь 12Х18Н10Т или AISI 316L
Степень защиты по ГОСТ 14254	IP68
Длина провода	0,5 м
Длина кабельного вывода	Значение кратное 1, минимальная длина 3 м

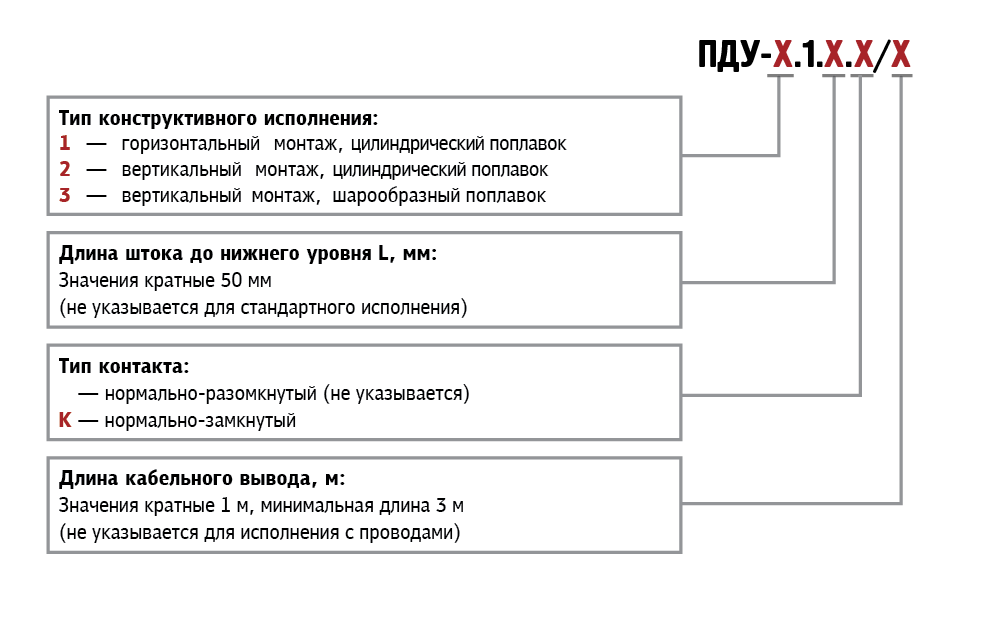

Модификации одноуровневых датчиков:

Модель	Тип монтажа	Вид поплавка	Длина штока L, стандартное исполнение	Длина штока L максимальная (под заказ)
ПДУ-1.1	Горизонтальный	Цилиндрический	76 мм	2500 мм
ПДУ-2.1	Вертикальный	Цилиндрический	40 мм	2500 мм
ПДУ-3.1	Вертикальный	Шарообразный	85 мм	3000 мм

Модификации двухуровневых датчиков:

Модель	Тип монтажа	Вид поплавка	Длина штока L максимальная (под заказ)
ПДУ-1.2	Горизонтальный	Цилиндрический	2500 мм
ПДУ-2.2	Вертикальный	Цилиндрический	2500 мм
ПДУ-3.2	Вертикальный	Шарообразный	3000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков:

Модель	Тип монтажа	Вид поплавка	Длина штока L максимальная (под заказ)
ПДУ-3.3	Вертикальный	Шарообразный	3000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
