Датчики температуры ТХАв/ТХКв/ТНН-0188-01

Оставить заявку

Описание


Область применения

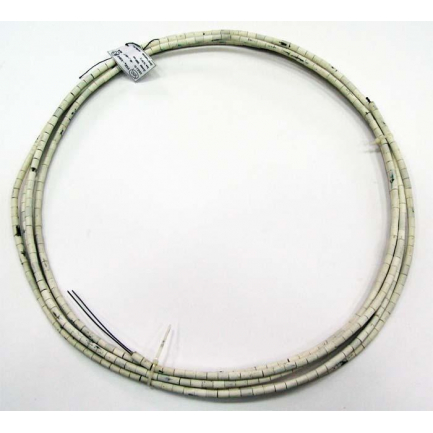

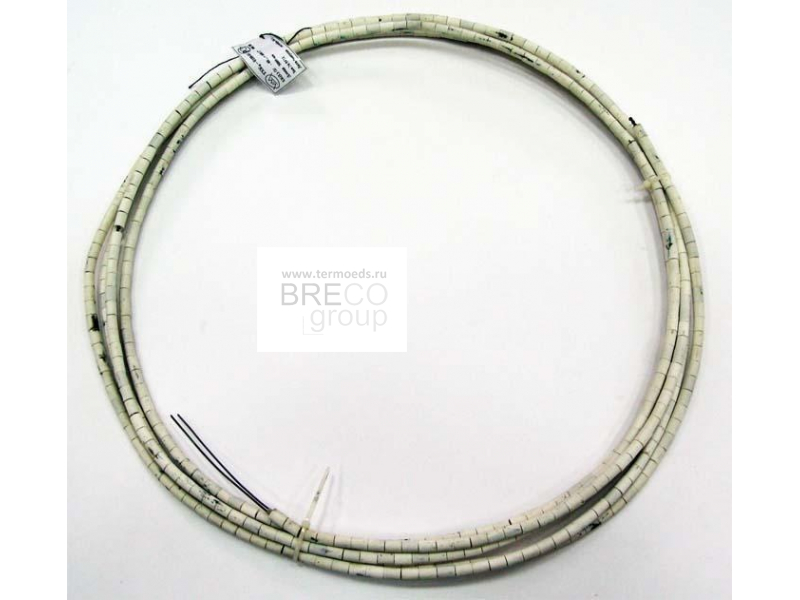

Бескорпусные термопреобразователи общего назначения для условий применения, не требующих защиты от измеряемой среды.

Конструктивные особенности

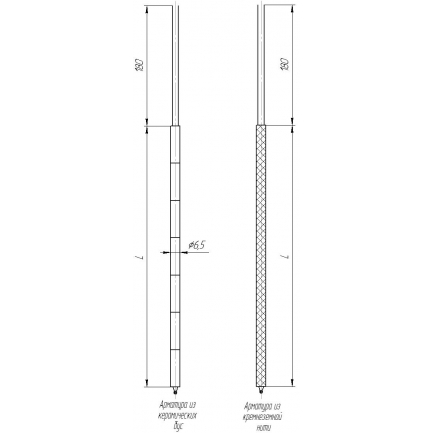

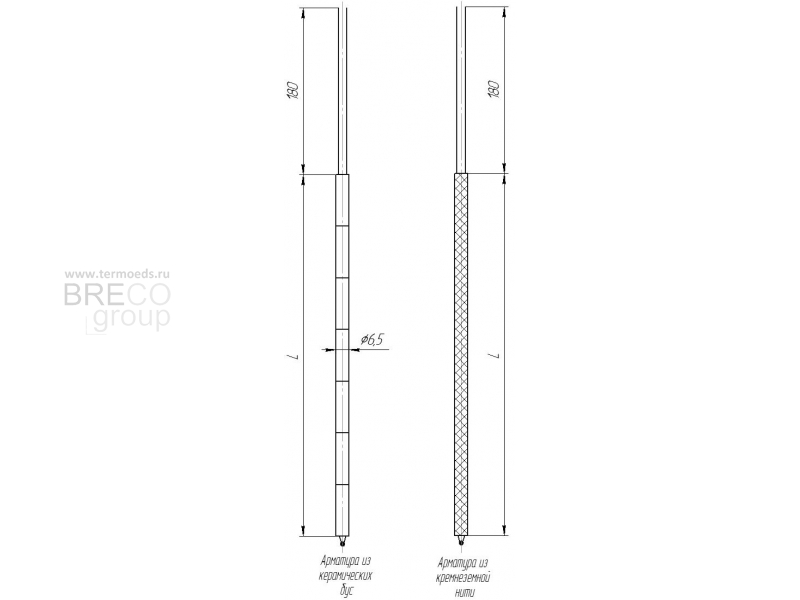

Применяются термоэлектроды ø0,7 или ø1,2 мм. Защитная арматура – керамические бусы или кремнеземная нить. Длина элемента бус: 10 или 25 мм. Рабочий спай не изолирован. Не являются герметичными по отношению к измеряемой среде.

Диапазоны измерения

Тип термопары

Диапазон рабочих температур, °С

Номинальная температура применения, °С

K

от -40 до 1000

750

L

от -40 до 600

450

 Технические характеристики

Модификация

Количество чувствительных элементов и вид рабочего спая

Показатель тепловой инерции, с, не более

Длина монтажной части, L, мм

ТХАв/ТХКв-0188-01

20

1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 5600, 6300, 9000, 10000, 12500, 14000, 16000, 20000

Пример обозначения при заказе

ТХАв-0188-01

1000

2

25

1



2



3



4

  1. Тип и модификация термопреобразователя
  2. Длина монтажной части, L
  3. Класс допуска, 1 или 2
  4. Длина одного элемента бус или обозначение «КР» (кремноземная нить)
