Датчики микрофотоэлектрические BS5

Autonics в Перми

Доступны микрофотоэлектрические датчики серии BS5 5 различных форм (типы K, T, L, Y, V) как с кабелем, так и в исполнении с разъемом, что обеспечивает максимально широкие возможности использования и настройки в разнообразных пользовательских системах. Эти датчики отличаются высокой частотой реакции, составляющей 2 кГц, наличием функции переключения режима работы - на свет / на затемнение и пыленепроницаемых защитных окон на излучателе и приемнике.

Уточняйте цену

Основные характеристики

  • Сверхкомпактный размер, встроенный усилитель
  • Благодаря различным формам корпуса обеспечивается гибкость монтажа (типы K, T, L. Y, V)
  • Доступны модели с выходом PNP с открытым коллектором и NPN с открытым коллектором
  • Высокая частота срабатываний: 2 кГц
  • Переключение режима срабатывания на свет / на затемнение через управляющий контакт/провод
  • Пыленепроницаемый корпус с защитными окнами (излучателя / приемника)
  • Питание: 5-24 В пост. тока
  • Индикатор срабатывания (красный светодиод)

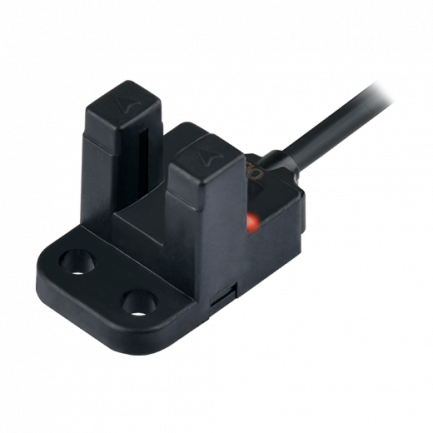

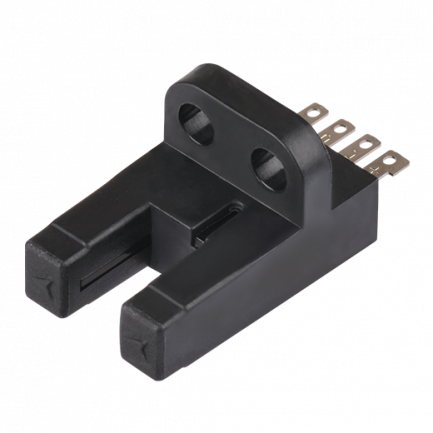

Доступны различные формы (типы K, T, L, Y, V )

Защитные окшки для приемника и передатчика

Проверка состояния с помощью красного индикатора

Области применения

Фрезерные станки

Датчики Photomicro и шаговые двигатели используются для управления осевыми валами X-Y в компактных фрезерных станках.

Производство мобильных ЖК-дисплеев

Датчики давления, 5-фазные шаговые двигатели и двигатели, фотомикро-датчики, интерфейсные клеммные блоки и логические панели используются в процессе контроля ЖК-дисплеев, используемых в мобильных электронных устройствах.

Лазерная маркировка на полупроводниковых деталях

Датчики Photomicro и шаговые двигатели используются для перемещения и проверки расположения осей X-Y лотков при лазерной маркировке полупроводниковых деталей.

Модельный ряд

МодельХарактеристики
BS5-K2M
  • Принцип работы : На пересечение луча (без модуляции)
  • Расстояние срабатывания : 5мм (неизменяемое)
  • Объект обнаружения : Непрозрачный материал (мин. Ø0.8×2мм)
  • Источник света : Инфракрасный LED (940нм)
  • Время срабатывания : На свет: макс. 20мкс
    На затемнение: макс. 100мкс
  • Напряжение питания : 5-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается в блоке управления)
  • Управляющий выход : NPN с открытым коллектором
BS5-T2M
  • Принцип работы : На пересечение луча (без модуляции)
  • Расстояние срабатывания : 5мм (неизменяемое)
  • Объект обнаружения : Непрозрачный материал (мин. Ø0.8×2мм)
  • Источник света : Инфракрасный LED (940нм)
  • Время срабатывания : На свет: макс. 20мкс
    На затемнение: макс. 100мкс
  • Напряжение питания : 5-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается в блоке управления)
  • Управляющий выход : NPN с открытым коллектором
BS5-L2M
  • Принцип работы : На пересечение луча (без модуляции)
  • Расстояние срабатывания : 5мм (неизменяемое)
  • Объект обнаружения : Непрозрачный материал (мин. Ø0.8×2мм)
  • Источник света : Инфракрасный LED (940нм)
  • Время срабатывания : На свет: макс. 20мкс
    На затемнение: макс. 100мкс
  • Напряжение питания : 5-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается в блоке управления)
  • Управляющий выход : NPN с открытым коллектором
BS5-Y2M
  • Принцип работы : На пересечение луча (без модуляции)
  • Расстояние срабатывания : 5мм (неизменяемое)
  • Объект обнаружения : Непрозрачный материал (мин. Ø0.8×2мм)
  • Источник света : Инфракрасный LED (940нм)
  • Время срабатывания : На свет: макс. 20мкс
    На затемнение: макс. 100мкс
  • Напряжение питания : 5-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается в блоке управления)
  • Управляющий выход : NPN с открытым коллектором

Для заказа в "БРИКО Автоматик" доступно 20 различных моделей датчиков BS5
