Датчики фотоэлектрические BTF

Autonics в Перми

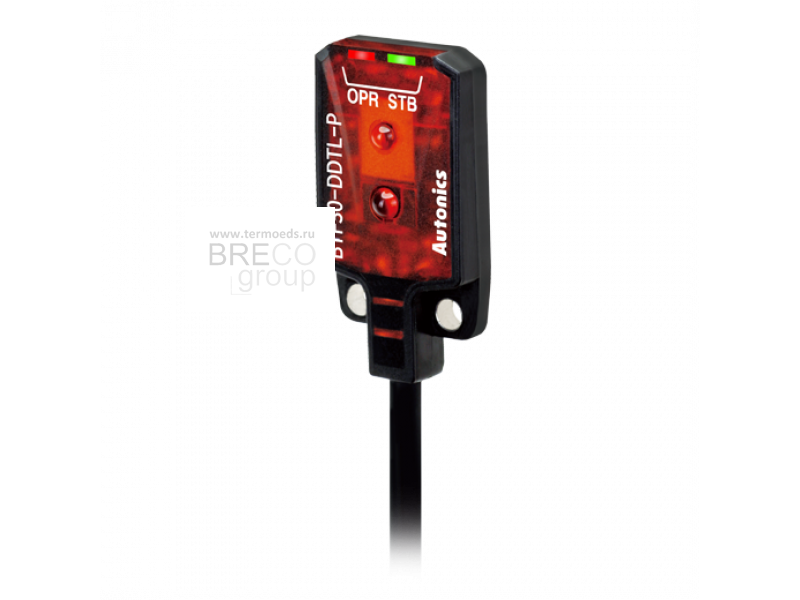

Датчики фотоэлектрические в сверхкомпактном плоском корпусе

Сверхкомпактные, плоские фотоэлектрические датчики серии BTF идеально подходят для установки в ограниченном пространстве и компактных системах. Эти датчики толщиной всего 3.7 мм оснащены встроенными усилителями и способны обнаруживать объекты очень малых размеров, включая металлические проводники и полупроводниковые чипы. Кроме того, конструкция датчиков серии BTF обеспечивает степень защиты IP67, а монтажные кронштейны сделаны из нержавеющей стали, что позволяет создавать надежные и долговечные решения для обнаружения объектов в различных условиях.

Уточняйте цену

Основные характеристики

  • Сверхкомпактные датчики толщиной всего 3.7мм
    • - Ш13 × В19 × Д3.7 мм (тип датчика - пересечение луча)
    • - Ш13 × В24 × Д3.7 мм (тип датчика - диффузный, с функцией подавления заднего фона BGS)
  • Способы обнаружения и минимальный размер объекта обнаружения
    • - На пересечении луча (BTF1M): Ø2мм
    • - Диффузионное отражение от объекта (BTF30): Ø0.2мм (на расстоянии 10мм)
    • - Отражение с подавлением заднего фона (BTF15): Ø0.2мм (на расстоянии 10мм)

      На расстояние срабатывания может влиять состояние окружающей среды

  • Максимальное расстояние срабатывания: 1м (при типе датчика - на просвет)
  • Индикатор стабильного обнаружения (зеленый LED) и индикатор срабатывания (красный LED)
  • Крепежные кронштейны из нержавеющей стали 304
  • Степень защиты IP67 (стандарт МЭК)

Ультратонкий размер

Ультратонкий размер 3.7мм толщины идеально подходит для установки в узкие места и небольшие механизмы

Обнаружение небольших объектов Ø0.2мм

Датчик обнаруживает объекты до Ø0.2мм, включая металлические провода, полупроводниковые чипы, тонкие термопары и т.д.

Максимальная дистанция обнаружения до 1м

Компактные датчики способны реагировать на объект на расстоянии до 1м (тип датчика - на пересечении луча)

Проверка состояния датчика

Датчики обладает индикаторами состояния (зеленый LED) и индикаторами срабатывания (красный LED)

Видимая точка обнаружения

Видимая красная точка позволяет пользователю установить луч в требуемой позиции.

Степень защиты IP67

Степень защиты IP67 обеспечивает надежную и безошибочную работу датчика даже во влажных и пыльных помещениях.


Области применения

Маркировка ящиков

Ультратонкие фотоэлектрические датчики устанавливаются в узких местах, чтобы обнаружить наличие ящиков, транспортируемых после маркировки.

Производство и упаковка картофельных чипсов

Модельный ряд

МодельХарактеристики
BTF15-BDTL
  • Принцип работы : Диффузный (BGS)
  • Расстояние срабатывания : 1-15мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : NPN с открытым коллектором
BTF15-BDTL-P
  • Принцип работы : Диффузный (BGS)
  • Расстояние срабатывания : 1-15мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : PNP с открытым коллектором
BTF15-BDTD
  • Принцип работы : Диффузный (BGS)
  • Расстояние срабатывания : 1-15мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : NPN с открытым коллектором
BTF15-BDTD-P
  • Принцип работы : Диффузный (BGS)
  • Расстояние срабатывания : 1-15мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения: не подсвечиваемые объекты Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : PNP с открытым коллектором
BTF1M-TDTL
  • Принцип работы : На пересечение луча
  • Расстояние срабатывания : 1м
  • Объект обнаружения : Непрозрачный материал с мин. Ø2мм
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : NPN с открытым коллектором
BTF1M-TDTL-P
  • Принцип работы : На пересечение луча
  • Расстояние срабатывания : 1м
  • Объект обнаружения : Непрозрачный материал с мин. Ø2мм
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : PNP с открытым коллектором
BTF30-DDTL
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 5-30мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : NPN с открытым коллектором
BTF30-DDTL-P
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 5-30мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет
  • Управляющий выход : PNP с открытым коллектором
BTF1M-TDTD
  • Принцип работы : На пересечение луча
  • Расстояние срабатывания : 1м
  • Объект обнаружения : Непрозрачный материал с мин. Ø2мм
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : NPN с открытым коллектором
BTF1M-TDTD-P
  • Принцип работы : На пересечение луча
  • Расстояние срабатывания : 1м
  • Объект обнаружения : Непрозрачный материал с мин. Ø2мм
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : PNP с открытым коллектором
BTF30-DDTD
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 5-30мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : NPN с открытым коллектором
BTF30-DDTD-P
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 5-30мм
  • Объект обнаружения : Непрозрачный, полупрозрачный материал (мин. объект обнаружения Ø0.2мм)
  • Источник света : Красный LED (650 нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На затемнение
  • Управляющий выход : PNP с открытым коллектором
