Датчики фотоэлектрические BS5-P

Autonics в Перми

Фотоэлектрический датчик кнопочного типа

Микрофотоэлектрические датчики с кнопкой серии BS5-P обеспечивают точное обнаружение независимо от материала, цвета или отражающей способности целевых объектов. Оптическое обнаружение по нажатию кнопки гарантирует повышенный механический ресурс (5 миллионов циклов срабатывания), по сравнению с обычными механическими переключателями. Наличие 4 светодиодных индикаторов (2 сбоку, 2 сверху) позволяет лучше контролировать рабочее состояние, а монтажные кронштейны из нержавеющей стали обеспечивают механическую прочность в процессе установки и эксплуатации.

Оставить заявку

Описание


Основные характеристики

  • Переключение кнопкой гарантирует точное обнаружение независимо от прозрачности, цвета или отражающей способности материала объекта
  • Оптимизированы для определения положения устройств, удерживающих перемещаемые полупроводниковые пластины (FOUP, FOSB и т.д.)
  • Оптическое обнаружение (излучатель / приемник) с помощью кнопки гарантирует механический срок службы 5 миллионов срабатываний (больший срок службы по сравнению с механическими кнопочными переключателями)
  • 4 красных светодиодных индикатора срабатывания (боковые: 2, верхние: 2) обеспечивают хорошую визуализацию срабатывания
  • Повышенная надежность благодаря кронштейнам из нержавеющей стали
  • Функция выключения излучателя и функция проверки стабильности обнаружения
  • Встроенная защита от неправильной полярности подключения и защита выхода от перегрузки по току (короткого замыкания)



Кнопочный переключатель обеспечивает точное обнаружение независимо от окружения

Кнопочный переключатель обеспечивает точное обнаружение независимо от материала, цвета или отражающей способности объекта.

Механический цикл жизни составляет 5 миллионов нажатий

Оптические излучатель/приёмник детектируют нажатие кнопки и гарантируют механический цикл жизни 5 миллионов операций.(долгий жизненный цикл по сравнению с механическими кнопочными переключателями)

4 индикатора состояния

4 светодиодных красных индикатора (сбоку : 2, сверху : 2) для повышенной комфортности наблюдения

Нержавеющие кронштейны

Высокопрочные кронштейны из нержавеющий стали

Применение

Кнопочные фотосенсоры используются в обнаружении положения тары для хранения и перевозки полупроводниковых пластин.

Области применения

Движение полупроводниковых вафель

Сенсорные датчики типа photomicro используются для обнаружения присутствия полупроводниковых пластин.

Модельный ряд

МодельХарактеристики
BS5-P1ML
  • Рабочий режим : Кнопочный
  • Функция кнопки: останов : 5.0±0.4мм
  • Функция кнопки: переключение выходов : 4.0±0.5мм
  • Функция кнопки: рабочий предел : Макс. 0мм
  • Источник света : Инфракрасный LED (940нм)
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Потребляемый ток : Макс. 35мА
  • Режим работы : Режим на свет включен (выход выключается при нажатии кнопки)
  • Управляющий выход : NPN с открытым коллектором

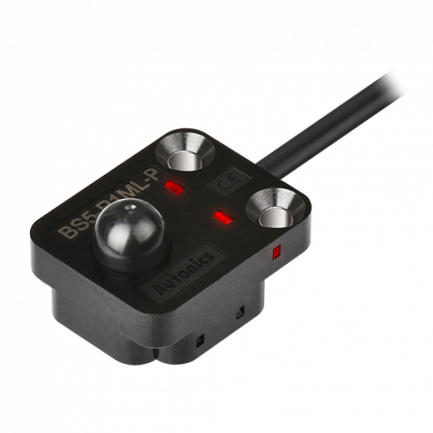

BS5-P1ML-P
  • Рабочий режим : Кнопочный
  • Функция кнопки: останов : 5.0±0.4мм
  • Функция кнопки: переключение выходов : 4.0±0.5мм
  • Функция кнопки: рабочий предел : Макс. 0мм
  • Источник света : Инфракрасный LED (940нм)
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Потребляемый ток : Макс. 35мА
  • Режим работы : Режим на свет включен (выход выключается при нажатии кнопки)
  • Управляющий выход : PNP с открытым коллектором
BS5-P1MD
  • Рабочий режим : Кнопочный
  • Функция кнопки: останов : 5.0±0.4мм
  • Функция кнопки: переключение выходов : 4.0±0.5мм
  • Функция кнопки: рабочий предел : Макс. 0мм
  • Источник света : Инфракрасный LED (940нм)
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Потребляемый ток : Макс. 35мА
  • Режим работы : Режим на затемнение включен (выход включается при нажатии кнопки)
  • Управляющий выход : NPN с открытым коллектором
BS5-P1MD-P
  • Рабочий режим : Кнопочный
  • Функция кнопки: останов : 5.0±0.4мм
  • Функция кнопки: переключение выходов : 4.0±0.5мм
  • Функция кнопки: рабочий предел : Макс. 0мм
  • Источник света : Инфракрасный LED (940нм)
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Потребляемый ток : Макс. 35мА
  • Режим работы : Режим на затемнение включен (выход включается при нажатии кнопки)
  • Управляющий выход : PNP с открытым коллектором
