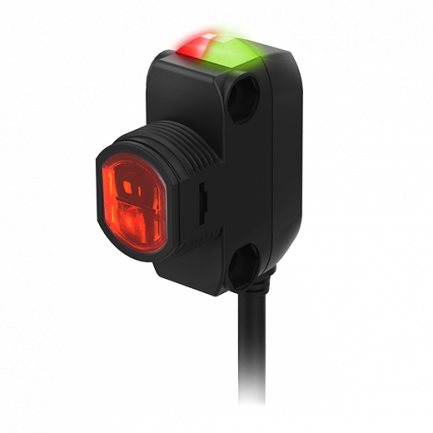

Датчики фотоэлектрические BH

Autonics в Перми

Датчики фотоэлектрические с универсальными вариантами подключения и монтажа

Фотоэлектрические датчики серии BH могут монтироваться спереди с помощью гайки M18 и крепежного колпачка или бокового крепления с помощью болта и гаек M3. Гибкие варианты установки позволяют легко применять в различных промышленных условиях. Датчики могут создавать отдельные или одновременные выходы с открытым коллектором NPN и PNP с помощью простой конфигурации проводов. Конструкция защиты IP67 обеспечивает стабильную и безошибочную работу даже во влажной или пыльной среде.

Уточняйте цену

Основные характеристики

  • Монтаж на переднюю (гайка М18) или боковую поверхность (винты М3)
  • Одновременное использование выходов NРN и РNР с открытым коллектором
  • Расстояние срабатывания
    • - На прересечение луча: 20м
    • - С отражением от рефлектора: 4м
    • - С диффузным отражением: 1м, 300мм
  • Компактный корпус: Ш14 × В34.5 × Д28мм
  • Функция MSR (подавление зеркальных отражений) позволяет надежно определять объекты с высоким коэффициентом светоотражения (только рефлекторные)
  • Функция регулировки чувствительности
  • Переключатель режима работы - на свет / на затемнение
  • Индикатор срабатывания (красный LED) и индикатор стабильного обнаружения (зеленый LED)
  • Встроенная защита от неправильной полярности подключения и защита выхода от перегрузки по току (короткого замыкания)
  • Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча)
  • Степень защиты IP67 (стандарт МЭК)

Фронтальный / боковой монтаж

Датчики BH поддерживают фронтальный (на гайку М18) и боковой (на болты М3) монтажа для разного применения.

Одновременный NPN/PNP выход с открытым коллектором

В зависимости от конфигурации, датчики может выдавать сигнал по NPN или PNP выходом отдельно, или одновременно.

Большая дистанция срабатывания

Датчики на пересечение луча отличаются большим расстоянием срабатывания (до 20м).

Компактный размер

Датчики (ширина 14 × высота 34.5 × длина 28 мм) легко устанавливаются в тесные и узкие места.

Функция подавления зеркальных отражений MSR (для датчиков с отражением от рефлектора)

Датчики с обратным отражением оснащаются встроенными поляризационными фильтрами, с помощью которых приемник получает свет, излучаемый только рефлектором. Эта функция обеспечивает стабильность обнаружения объектов с высоким коэффициентом отражения, например металлических объектов, зеркал и т.д.

Функция регулировки чувствительности

Регулятор чувствительности позволяет быстро настраивать чувствительность без изменения положения датчиков.

Разные состояния индикаторов

Индикаторы срабатывания (красный LED) и индикатор стабильной работы (зелёный LED) позволяет пользователям быстро определять состояние датчика.

Степень защиты IP67

Степень защиты IP67 обеспечивает надежную и безошибочную работу датчика даже во влажных и пыльных помещениях.

Области применения

Конвейеры для транспортировки напитков

Фронтальные / боковые фотоэлектрические датчики используются для обнаружения алюминиевых банок в линиях упаковки напитков.

Автоматические складские стеллажи

Фотоэлектрические датчики фронтального / бокового монтажа используются на складских стойках для обнаружения входа и выхода лотков.

Модельный ряд

МодельХарактеристики
BH1M-DDT
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 1м
  • Источник света : Инфракрасный LED (850нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается переключателем)
  • Управляющий выход : Одновременный вывод данных через выходы PNP/NPN с открытым коллектором
BH300-DDT
  • Принцип работы : Диффузный
  • Расстояние срабатывания : 300мм
  • Источник света : Красный LED (660нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается переключателем)
  • Управляющий выход : Одновременный вывод данных через выходы PNP/NPN с открытым коллектором
BH4M-PDT
  • Принцип работы : Рефлекторный (встроенный поляризационный фильтр)
  • Расстояние срабатывания : 4м (MS-2A)
  • Объект обнаружения : Непрозрачный материал с мин. Ø75мм
  • Источник света : Красный LED (660нм)
  • Время срабатывания : Макс. 1мс
BH20M-TDT
  • Принцип работы : На пересечение луча
  • Расстояние срабатывания : 20м
  • Объект обнаружения : Непрозрачные материалы с мин. Ø20мм
  • Источник света : Красный LED (660нм)
  • Время срабатывания : Макс. 1мс
  • Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
  • Режим работы : На свет / на затемнение (устанавливается переключателем)
  • Управляющий выход : Одновременный вывод данных через выходы PNP/NPN с открытым коллектором
