Описание
Область применения
Погружные малоинерционные термопреобразователи общего назначения.

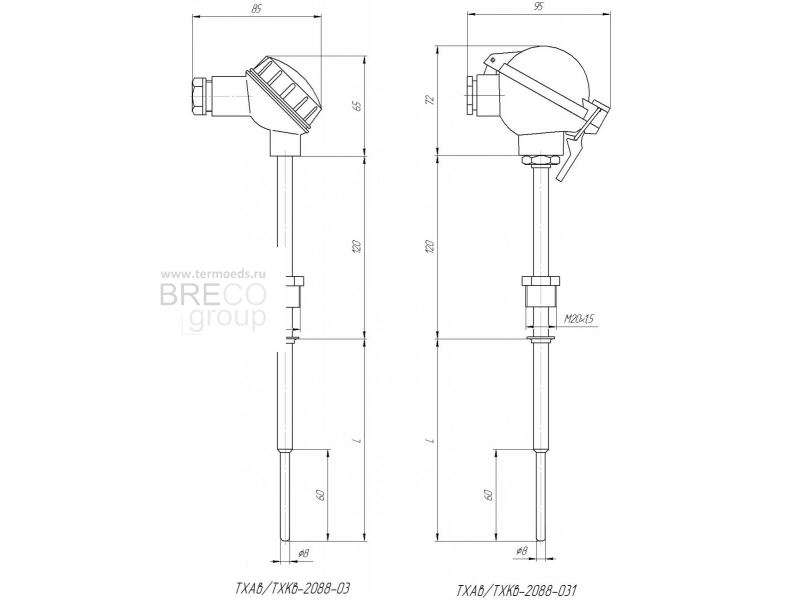

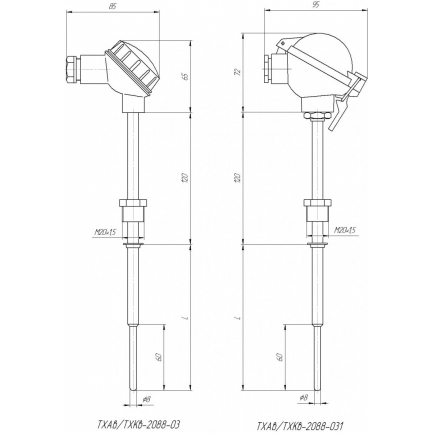

Конструктивные особенности
- ТХАв/ТХКв-2088-03: защитная арматура со штуцером М20×1,5 с утонением в зоне измерения; материал клеммной головки – фенопласт;
- ТХАв/ТХКв-2088-031: то же, что и ТХАв/ТХКв-2088-03, но головка из алюминиевого сплава.
Номинальное давление
Монтажные элементы рассчитаны на PN= 6,3 МПа.
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
Т18 | от -40 до 1000 | 800 | |
Т45 | от -40 до 1100 | 800 | |
L | С10, С13 | от -40 до 600 | 450 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТХАв/ТХКв-2088-03, ТХАв/ТХКв-2088-031 | 1И, 2И | 15 | 120,160, 200, 250, 320, 400, 500, 630, 800, 1000 |
Пример обозначения при заказе | ||||||||||
| ТХАв-2088-03 | – | 400 | – | 1 | – | 1 | – | 1 | – | С10 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя;
- Длина монтажной части, L;
- Класс допуска: 1 или 2;
- Изоляция рабочего спая: «1» - изолированный;
- Количество рабочих спаев: 1 или 2;
- Материал защитной арматуры
