Датчик температуры ТХА-К/ТХК-К/ТЖК/ТНН.101, -1011 Термопара

Оставить заявку

Описание


ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07

Область применения

Бескорпусные термопреобразователи общего назначения.

Конструктивные особенности

  • ТХА-К/ТХК-К/ТЖК/ТНН.101: материал клеммной головки – фенопласт. Возможна комплектация передвижными штуцерами.
  • ТХА-К/ТХК-К/ТЖК/ТНН.1011: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.101, но головка из алюминиевого сплава.



  Диапазоны измерения


Тип термопары

Материал защитной оболочки

Диаметр кабеля, d, мм

Диапазон рабочих температур, °С

Номинальная температура применения, °С

К

С321, С10

3; 4; 4,5; 5; 6; 7,2

от -40 до 800

600

С316

3; 4,5; 6

от -40 до 900

700

Т310, Т600, Т78

3

от -40 до 1000

800

4,5; 6; 7,2

от -40 до 1100

900

L

С10

3; 4; 4,6; 5; 6

от -40 до 600

450

J

С321, С316

3

от -40 до 550

450

4,5

от -40 до 650

550

6

от -40 до 750

650

N

С321

3; 4,5; 6; 7,2

от -40 до 800

600

С316

3; 4,5; 6

от -40 до 900

700

Т310, Т600, Т78

3

от -40 до 1000

900

4,5; 6; 7,2

от -40 до 1100

1000


  Технические характеристики


Модификация

Коли-чество рабочих спаев

Наружный диаметр,

d, мм

Показатель тепловой инерции, с, не более

Длина монтажной части, L, мм

с изол. спаем

с неизол.  спаем

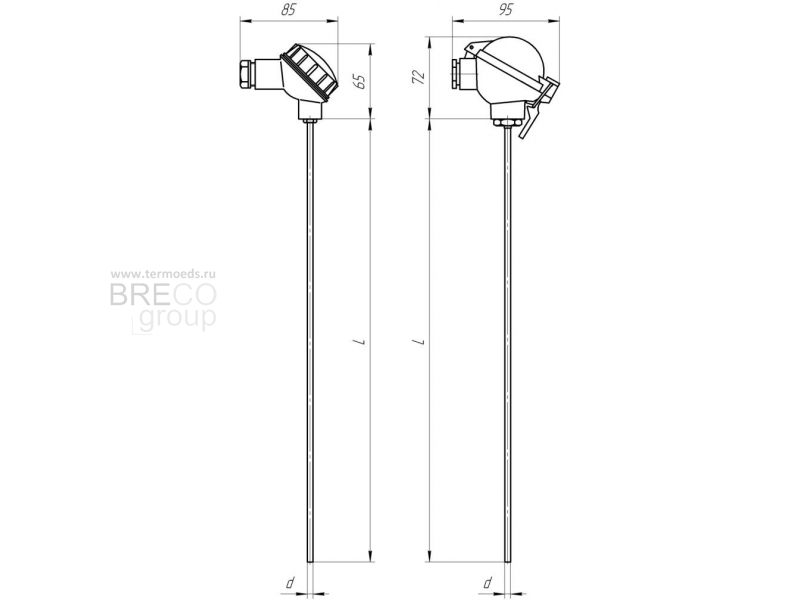

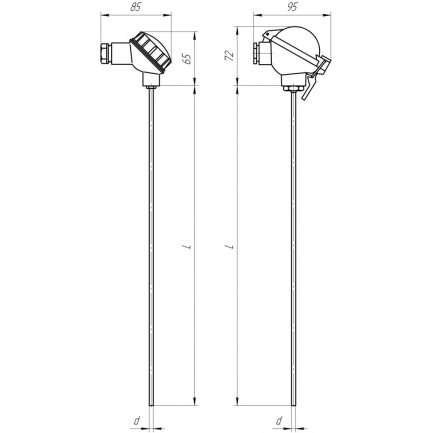

ТХА-К.101 (1011)

ТХК-К.101 (1011)

ТЖК.101 (1011)

ТНН.101 (1011)

1

3

2

1,5

320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 5600, 6300, 9000, 10000, 12500, 14000, 16000, 20000

4 или 4,5

3

2

5

4

3

6

8

6

2

4,5 или 4,6

3

2

7,2

6

4

Пример обозначения при заказе

ТХК-К.101

2

1

1

С10

4

500

1



2



3



4



5



6



7

  1. Тип и модификация термопреобразователя
  2. Класс допуска, 1 или 2
  3. Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
  4. Количество рабочих спаев: 1 или 2
  5. Материал защитной арматуры
  6. Наружный диаметр термопарного кабеля, d
  7. Монтажная длина, L
