Описание
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры малогабаритных подшипников и поверхностей твердых тел.
Конструктивные особенности

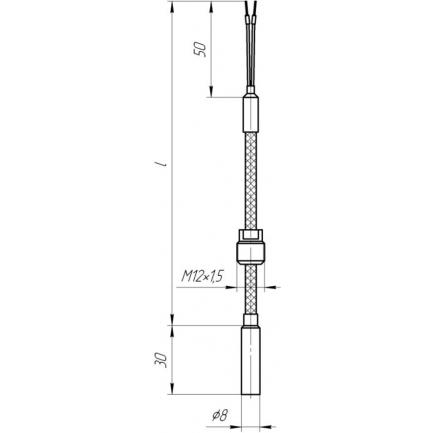

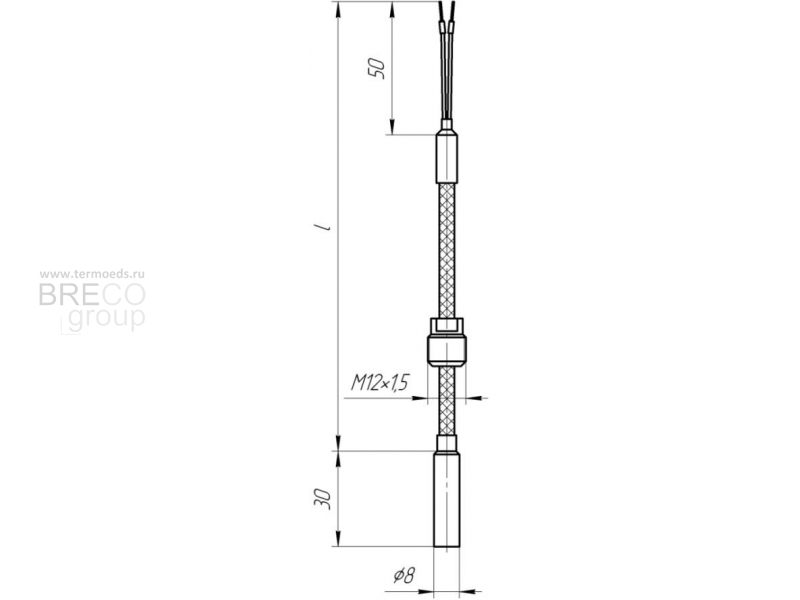

Контактные термопреобразователи со штуцером М12×1,5.
Номинальное давление
Монтажные элементы рассчитаны на PN=0,1 МПа
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К L J | С10, С321 | от -40 до 200 | 150 |
Технические характеристики
Модификация | Количество рабочих спаев | Показатель тепловой инерции, с, не более | Длина компенсационного провода, l, мм | |
с изол. спаем | с неизол. спаем | |||
ТХА-К.303 ТХК-К.303 ТЖК.303 | 1 | 8 | 5 | 250, 500, 1000, 1600, 2000, 3150 |
Пример обозначения при заказе | |||||||||
| ТХА-К.303 | – | 2 | – | 1 | – | С10 | – | 500 |
|
1 |
| 2 |
| 3 |
| 4 |
| 5 | 6 |
- Тип и модификация термопреобразователя
- Класс допуска: 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Материал защитной арматуры.
- Длина компенсационного провода, l
- Материал оболочки компенсационного провода: С – силикон, Ф – фторопласт, без литеры – в оплетке
