Описание
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры в термопластавтоматах, литьевых и прессовых машинах, а также измерения температур поверхностей твердых тел.

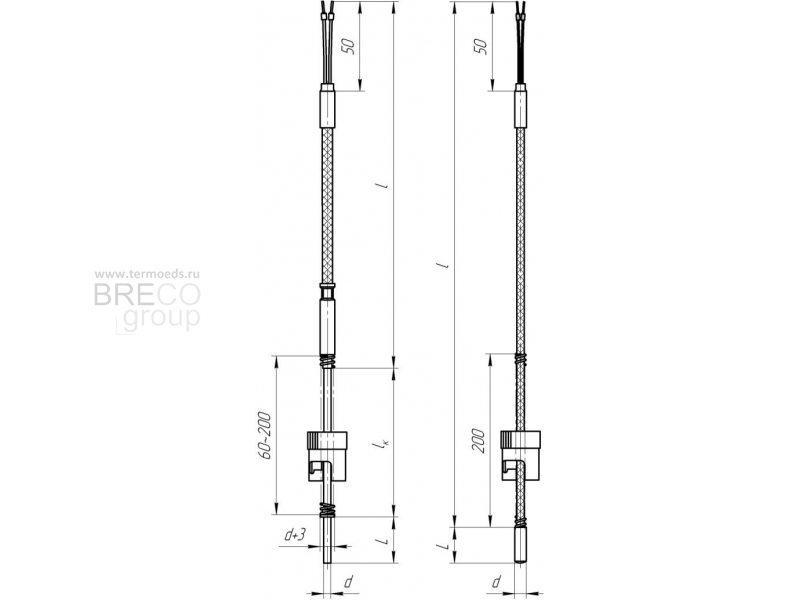

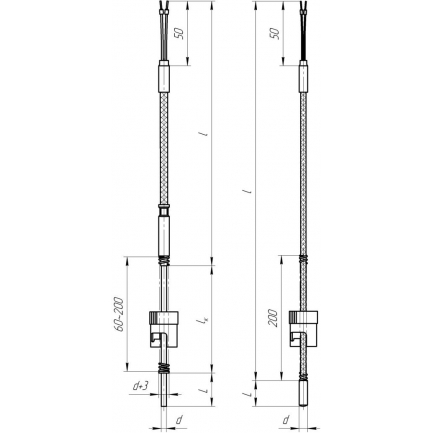

Конструктивные особенности
- ТХА-К/ТХК-К/ТЖК.301Б: оснащены монтажным элементом в виде гайки под байонетное соединение; чувствительный элемент выполнен из термопарного кабеля;
- ТХА-К/ТХК-К/ТЖК.302Б: то же, что ТХА-К/ТХК-К/ТЖК.301Б, но чувствительный элемент заключен в цельноточеный наконечник.
Номинальное давление
Монтажные элементы рассчитаны на PN=0,1 МПа
Диапазоны измерения
Модификация | Тип термо-пары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
301Б | К ХК (L) ЖК (J) | С10, С321, Т310 | от -40 до 400 | 350 |
302Б | ХА (К) ЖК (J) | С10, С316, Л | от -40 до 400 | 350 |
ХК (L) | от -40 до 200 | 180 |
Гайки байонетные
| Наименование | D, мм | Н,мм | D1, мм |
ГБ 7 | 7,2 | 15 | 11 | |
ГБ 12 | 12,2 | 21 | 15 | |
ГБ 15 | 15,2 | 21 | 18 |
Технические характеристики
Модификация | Количество рабочих спаев | Диаметр d, мм | Показатель тепловой инерции, с, не более | Монтажная длина, L, мм | Длина l, мм | |
с изол. спаем | с неизол. спаем | |||||
ТХА-К.301Б ТХК-К.301Б ТЖК.301Б | 1 или 2 | 3 | 2 | 1,5 | 10, 32, 60, 80, 100, 120, 160, 200, 250, 320 | 250, 500,1000, 2000 (lК от 100 до 5000) |
4; 4,6 | 3 | 2 | ||||
ТХА-К.302Б ТХК-К.302Б ТЖК.302Б | 1 | 6 | 6 | 4 | 6, 12, 20 | 250, 500, 1000, 1600, 2000, 3150 |
8 | 10 | 6 | ||||
| Пример обозначения при заказе | ||||||||||||
| ТХА-К.301Б | – | 2 | – | 1 | – | 1 | – | 3/С10 | – | 80/500/1000 | Ф | (ГБ12) |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 | 7 | 8 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Количество рабочих спаев: 1 или 2
- Диаметр d / Материал защитной арматуры
- Монтажная длина, L/ длина кабельной части, lК (для модификации 302Б не заполняется) / длина компенсационного провода, l
- Материал оболочки компенсационного кабеля (Ф - фторопласт, без литеры – в оплетке)
