Описание
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Термопреобразователи предназначены для измерения температуры пищевых продуктов при их производстве и стерилизации.

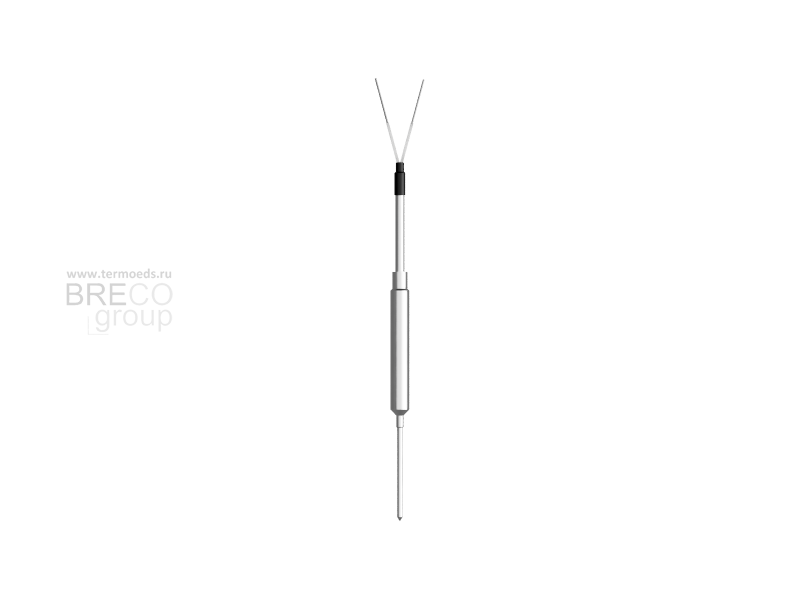

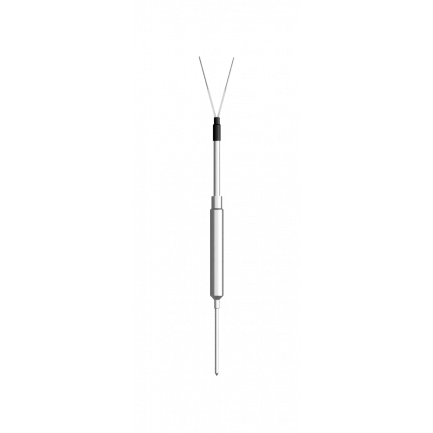

Конструктивные особенности
Защитная арматура с острием. Клеммная головка отсутствует.
Диапазоны измерения
Тип термопары | Материал защитной оболочки | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К L | С10, С321 | от -40 до 300 | 200 |
Технические характеристики

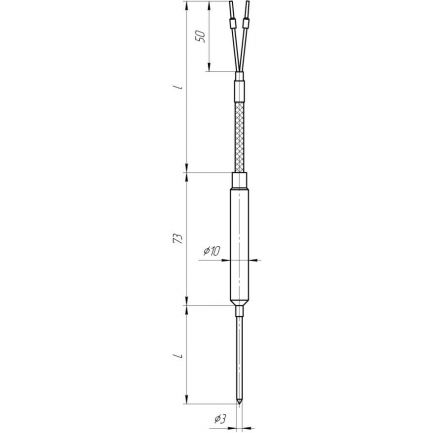

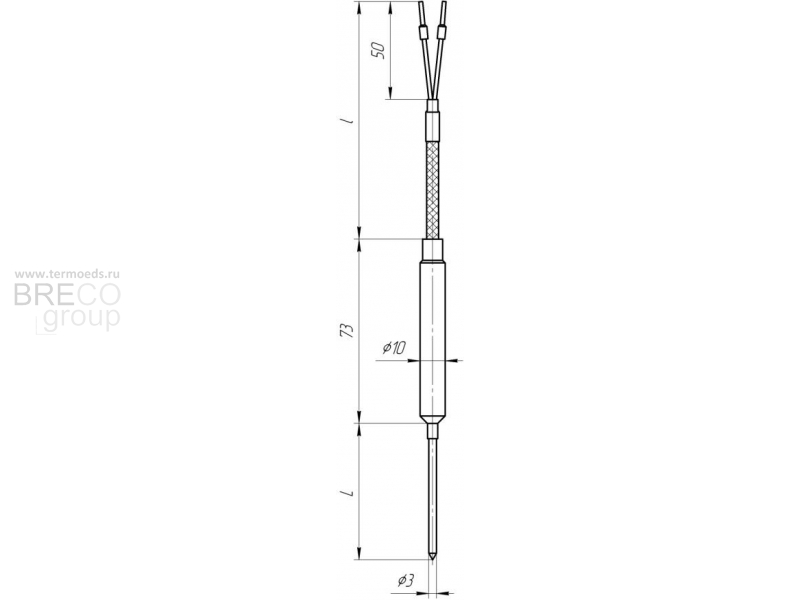

Модификация | Количество рабочих спаев | Показатель тепловой инерции, с, не более | Монтажная длина, L, мм | Длина компенсационного провода, l, мм | |
с изол. спаем | с неизол. спаем | ||||
ТХА-К.307 ТХК-К.307 | 1 | 2 | 1,5 | 60, 80, 100 | 250, 500, 1000, 1600, 2000, 3150 |
Пример обозначения при заказе | |||||||||||
| ТХА-К.307 | – | 1 | – | 1 | – | С10 | – | 80 | – | 1000 | |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 | |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Материал термопарного кабеля.
- Монтажная длина, L
- Длина компенсационного провода, l
