Описание
ТУ 4211-022-39375199-02
Область применения
Термопреобразователи общего назначения.
Конструктивные особенности

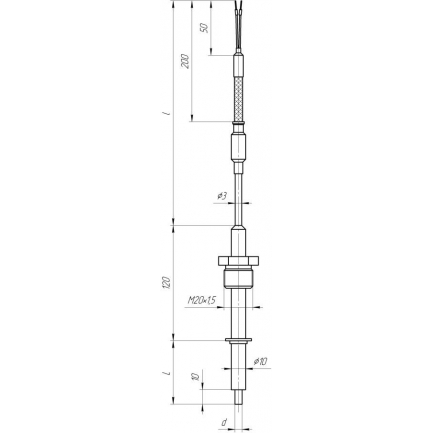

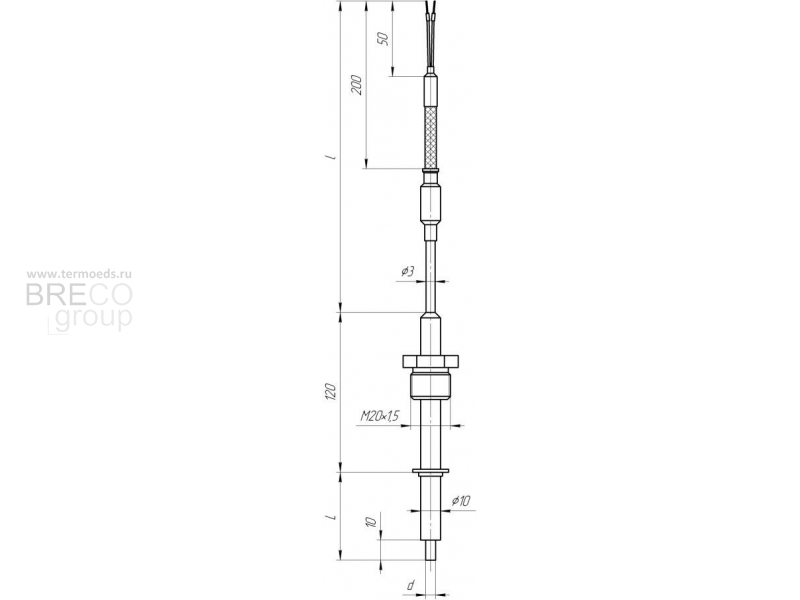

Защитная арматура со штуцером М20×1,5 и утонением в зоне измерения. Кабельный чувствительный элемент выведен за пределы защитной арматуры. Клеммная головка отсутствует.
Номинальное давление
Монтажные элементы рассчитаны на PN=6,3 МПа
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С10 | от -40 до 800 | 600 |
L | С10 | от -40 до 600 | 450 |
Технические характеристики
Модификация | Количество рабочих спаев | Диаметр утоненной части, d, мм | Показатель тепловой инерции, с, не более | Монтажная длина, L, мм | Длина l, мм | |
с изол. спаем | с неизол. спаем | |||||
ТХА-К.305 ТХК-К.305 | 1 или 2 | 5 | 5 | 3 | 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | 1000, 1600, 2000, 3000, 5000, 8000, 10000 |
Пример обозначения при заказе | ||||||||||||
| ТХА-К.305 | – | 2 | – | 1 | – | 1 | – | С10 | – | 5 | – | 100/1000 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
- Тип и модификация термопреобразователя
- Класс допуска: 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Количество рабочих спаев: 1 или 2.
- Материал защитной арматуры.
- Диаметр утоненной части, d
- Монтажная длина, L/ длина l
