Описание
ТУ 4211-022-39375199-02
Область применения

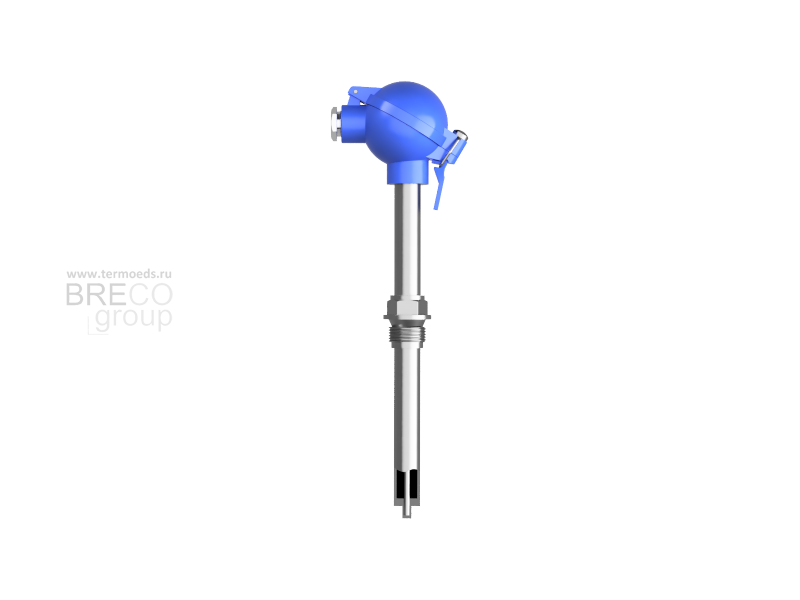

Термопреобразователи для измерения температуры в потоке газообразной среды.
Конструктивные особенности
Защитная арматура с неподвижным штуцером и утонением в зоне измерения. Материал клеммной головки – алюминиевый сплав.
Номинальное давление
Монтажные элементы рассчитаны на PN= 16 МПа
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
К | С13 | от -40 до 700 | 650 |
Т00, Т18 | от -40 до 750 | 650 | |
Т310 | от -40 до 800 | 700 | |
Т45 | от -40 до 900 | 700 |
Предельная скорость потока
Длина монтажной части, L, мм | Предельная скорость потока газообразной среды с плотностью ≤10 кг/м3, м/с |
250 | 90 |
320 | 70 |
400 | 60 |
500 | 45 |
630 | 35 |
800 | 25 |
Технические характеристики
Модификация | Количество рабочих спаев | Диаметр защитной арматуры, D, мм | Диаметр d, мм | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм | |
с изол. спаем | с неизол. спаем | |||||
ТХА-К.207 | 1 или 2 | 20 | 5 | 5 | 3 | 250, 320, 400, 500, 630, 800 |
7 | 8 | 5 | ||||
Пример обозначения при заказе | ||||||||||
| ТХА-К.207 | – | 2 | – | 1 | – | 1 | – | С13/20 | – | 400/5 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» - изолированный, «2» - неизолированный
- Количество чувствительных элементов: 1 или 2.
- Материал защитной арматуры / Наружный диаметр арматуры, D
- Монтажная длина, L / Диаметр, d
