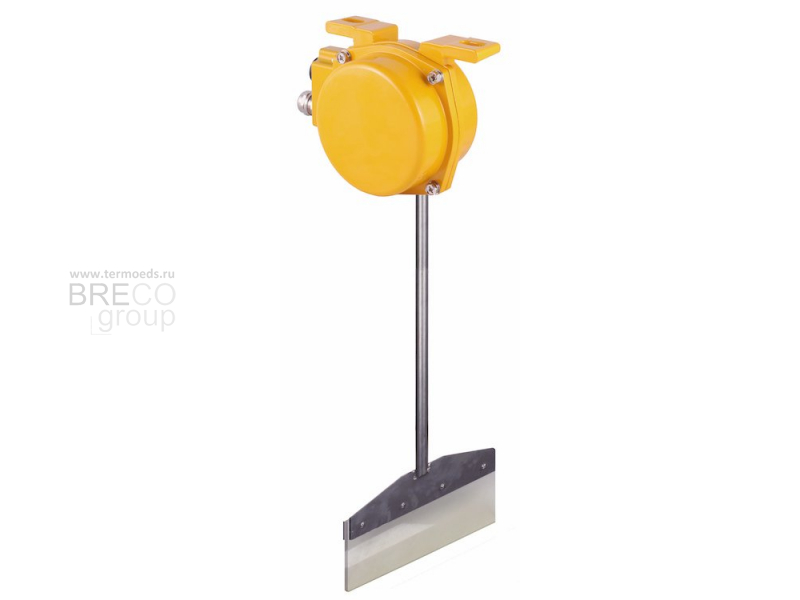

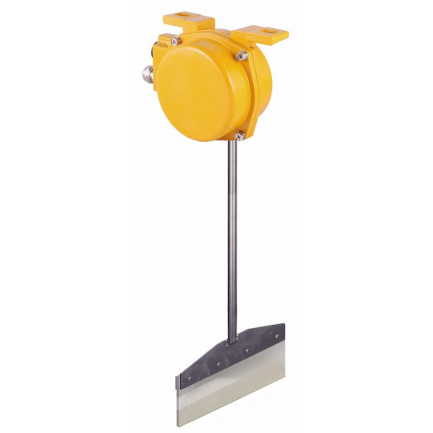

Датчик наличия препятствия на конвейерной ленте INNOLevel BHS

INNOLevel в Перми

Датчик BHS предназначен для контроля рабочего процесса ленточного конвейера.

Уточняйте цену

Принцип работы

При возникновении на конвейерной ленте препятствия или постороннего предмета, датчик выдает сигнал за светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение элементов конвейера.

  • Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
  • Оповещение персонала либо отключение системы при наклоне рычага под углом 20±2°.
  • Применение датчиков BHS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера, образованием затора.
  • Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.

Характеристики

Корпус

Алюминий, IP67

Температура процесса

-40°С … +75°С

Коммутационные характеристики

10A, 250VAC
1 релейный выход

Масса

~3,5 кг (для стандартного исполнения)

~4,0 кг (для коррозионностойкого исполнения)

Применение

  • Стандартные ленточные конвейеры
  • Упаковочные линии
  • Системы погрузки / разгрузки судов
  • Транспортёры открытого типа

Датчик BHS является экономичным решением и обладает рядом преимуществ:

  • Пыле- и влагонепроницаемый корпус, материал – алюминий,  IP 67
  • Оповещение персонала либо тключение системы при наклоне рычага под углом 202°±
  • Применение датчиков BHS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера, образованием затора
  • Опционально коррозионностойкое исполнение из нержавеющей стали SUS304

Принцип работы

Штанга с лопаткой размещена на рычаге вертикально под воздействием собственного веса. В случае возникновения препятствия на конвейерной ленте либо избыточного уровня транспортируемого материала, поверхность лопатки входит во взаимодействие с этим объектом, штанга отклоняется под воздействием его движения, угол ее положения изменяется. При этом состояние датчика восстанавливается автоматически как только взаимодействие с материалом или препятствием прекратится.

Датчик BHS снабжен одним микровыключателем, приводящимися в действие при отклонении штанги слопаткой на угол более 20 градусов относительно нормального положения.

Размеры(мм)/Материалы

Электрические характеристики

ЭлектросоединениеКабельный ввод М20х1,5 для стандартного исполнения
Кабель ПВХ, 500 мм для коррозионностойкого исполнения
Выходной сигнал10 A, 250 В перем. тока,
1 релейный выход
Сопротивление изоляциисвыше 100 МОм
Диэлектрическая прочность2000 VAC в течение 1 мин.

Механические характеристики

КорпусАлюминий, порошковое покрытие, желтый для стандартного исполнения
Нержавеющая сталь SUS304 для коррозионностойкого исполнения
Класс защиты корпусаIP 67
Материал чувствительного груза и цепиСталь, порошковое поктрытие, каучук
Способ восстановленияАвтоматический
Общий вес~ 3,5 кг (для стандартного исполнения)
~ 4,0 кг (для коррозионностойкого исполнения)

Условия функционирования

Температура окружающей среды-40...+75°C
Относительная влажность0...100%
Ресурссвыше 1 млн. срабатываний

Выходной сигнал

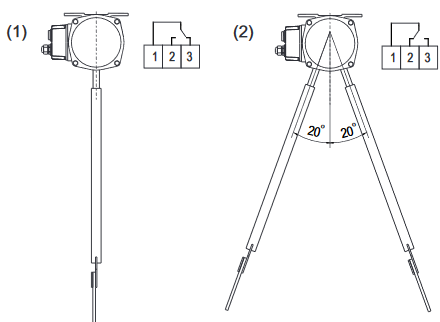

1. В свободном состоянии ось штанги с лопаткой располагается вертикально, замкнуты контакты 1 и 3 микровыключателя.

2. При отклонении штанги на угол  202° или больше ±( в любом из направлений), на микровыключателе размыкаются контакты 1 и 3 и замыкаются контакты 1 и 2.
Обратное переключение происходит когда угол наклона штанги становится меньше 20°.

Электрическое соединение

Клеммная колодка (стандартное исполнение)Кабель (коррозионностойкое исполнение)

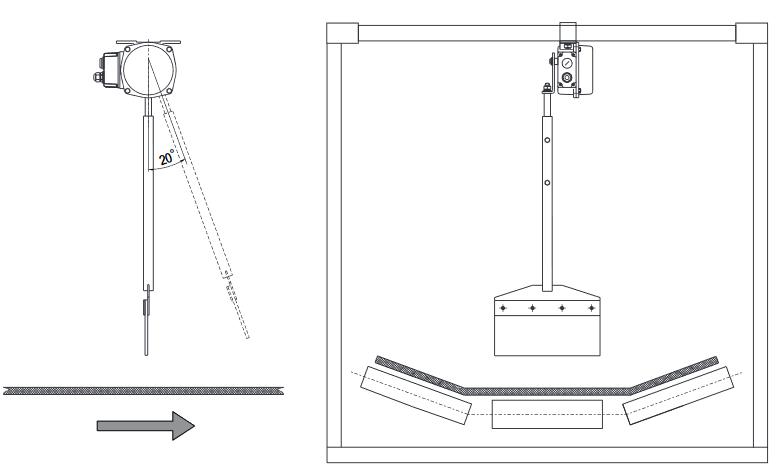

Монтаж

Обслуживание

Обязательно проводите регулярную очистку датчика.
