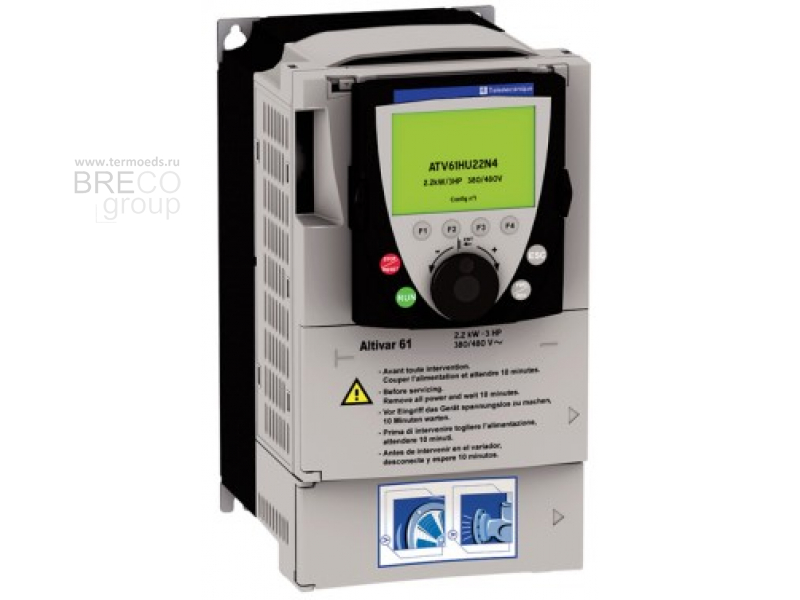

Частотный преобразователь Schneider Electric Altivar 61 (0,75-800кВт)

Преобразователь частоты Schneider Electrci Altivar 61 предназначен для трехфазных асинхронных двигателей мощностью от 0,75 до 800 кВт.

Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях для управления:

• вентиляторными агрегатами;
• установками кондиционирования воздуха;
• насосными агрегатами.

Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность.

Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания.

Многофункциональность преобразователя частоты Altivar 61 увеличена за счет расширения диапазона сетевого питания до 690 В.

При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока.

В зависимости от характеристик, каждый тип (UL типа 1/IP 20 и/или UL типа 12/IP 54) либо имеет встроенные фильтры ЭМС класса А или В и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.

Макроконфигурации и меню ускоренного запуска ПЧ Altivar 61 могут использоваться для быстрого запуска установок и моментальной настройки в дружественных пользователю диалоговых средствах.

 Функции, разработанные специально для насосных и вентиляторных агрегатов

• энергосбережение, квадратичный закон по 2 или 5 точкам;
• автоматический подхват вращающейся нагрузки с поиском скорости;
• адаптация ограничения тока в зависимости от скорости;
• подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до 16 кГц во время работы, и случайной модуляции;
• предустановленные скорости;
• встроенный ПИД-регулятор с предустановленными значениями ПИД и автоматическим и ручным режимами работы (Auto/Man);
• счетчики наработки и энергопотребления;
• определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока;
• функция «сон», функция «пробуждение»;
• клиентские настройки с отображением физических значений: бар, л.с., °C и т. д.

 Функции безопасности

• обеспечение безопасности механизма при помощи встроенной защитной функции блокировки преобразователя Power Removal; Эта функция предотвращает случайный запуск двигателя. Она соответствует требованиям стандарта EN 954-1, категории 3, и стандарта МЭК/EN 61508, SIL2 (контроль безопасности/сигнализация для процессов и систем).
• обеспечение безопасности установки при помощи функции форсированной работы с запретом неисправностей, команд направления работы и конфигураций задания.

 Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с четырьмя типами сетевого питания:

• трехфазное 200 − 240 В от 0,75 до 90 кВт, UL тип 1/IP 20, (ATV 61H---M3, ATV 61H---M3X);
• трехфазное 380 − 480 В от 0,75 до 630кВт, UL тип 1/IP 20, (ATV 61H---N4);
• трехфазное 380 − 480 В от 0,75 до 90 кВт, UL тип 12/IP 54, (ATV 61W---N4, ATV 61W---N4C);
• трехфазное 500 − 690 В от 1,5 до 800 кВт, UL тип 1/IP 20, (ATV 61H---Y).

Вся серия ПЧ соответствует международным стандартам МЭК/EN 61800-5-1, МЭК/EN 61800-2, МЭК/EN 61800-3, имеет сертификаты e, UL, CSA, DNV, C-Tick, NOM 117, ГОСT и отвечает директивам по защите окружающей среды (RoHS, WEEE и т.д.).

Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя.

Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь системы безопасности с программным управлением производственного механизма или технологического процесса.

Функция соответствует стандартам по машинам EN 954-1, категория 3, по электрическим установкам МЭК/EN 61508 SIL2 и по силовым электроприводам МЭК/EN 61800-5-2.

Преобразователь Altivar 61 имеет множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения.

Преобразователь поддерживает протоколы Modbus и CANopen, что может увеличить производительность системы автоматизации. Он также поддерживает основные промышленные шины и может легко встраиваться в систему управления зданиями (HVAC) при помощи дополнительных карт.

Более того, ПЧ располагает картами переключения насосов, позволяющими осуществлять гибкое и простое управление насосными станциями.

Спецификация Schneider Electric Altivar 61

• трехфазное напряжение питания: 380 - 480 В, 50/60 Гц
• перегрузочная способность 130% в течение 60 с,
• выходная частота 0,5-500 Гц
