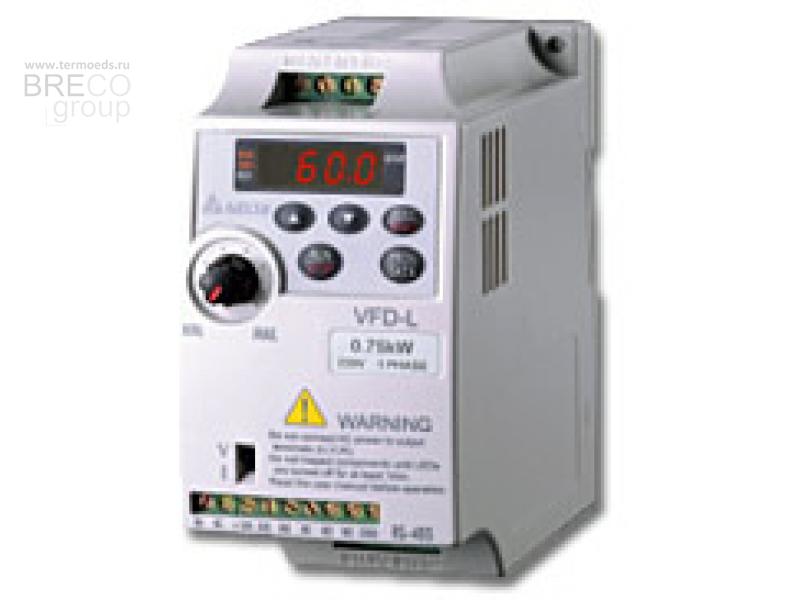

VFD-L, простые и миниатюрные преобразователи частоты 0,04-2,2кВт

Delta Electronics в Перми

VFD-L - это простые и миниатюрные преобразователи частоты.
Сфера их применения - простые бумагоотрезные устройства, конвейеры, вентиляторы, насосы, вращатели и др. приводы не требующие от ПЧ высоких характеристик.

7 540,18 руб
  • Простая и сверхкомпактная конструкция, возможность монтажа, как на стенку, так и на DIN-рейку (модели 0.2 - 0.75 кВт) и панельный монтаж (модели 40 - 100 Вт).
  • Простой в эксплуатации и легкий в программировании, но с большими возможностями - 95 программируемых функций у моделей 0.2 - 0.75 кВт.
  • Реализует вольт-частотный способ управления двигателем.
  • Встроенный потенциометр и кнопки пуск/стоп, реверс/вперед.
  • Варианты на мощность 0.2...0.75 кВт имеют встроенный цифровой светодиодный дисплей.
  • Дополнительный пульт управления с цифровым четырехразрядным LED дисплеем VFD-PU02 (опция).
  • Встроенный PLC (программируемый контроллер, обеспечивающий пошаговый и циклический режим с программируемым временем шага/цикла (в моделях 0.2 - 0.75 кВт).
  • Встроенный порт RS-485, авторестарт и автоматический регулятор выходного напряжения.
  • Встроенный фильтр ЭМ помех класса А. Два встроенных LED указателя: сеть и авария для варианта на 0.04 и 0.1 кВт.
  • Компенсация снижения момента на низких частотах и скольжения, торможение постоянным током.
  • Защита от перегрузок по току, недо/перенапряжений, собственного перегрева, перегрева двигателя.
  • Несущая частота ШИМ выбирается пользователем - от 3 до 10 кГц.
  • Управление по состоянию внутреннего счетчика и количеству импульсов, поступающих с датчика подсчета дискретных событий, например, датчика подсчета количества изделий проходящих по конвейеру.
  • Модели 0.2 - 0.75 кВт имеют:
    • 4 дискретных входа (из них 2 многофункциональных программируемых).
    • 1 аналоговый вход (4...20мА или 0...10В).
    • 1 релейный выход.
  • Модели 40 - 100 Вт имеют:
    • 2 дискретных входа (Run/Stop, Fwd/Rev).
    • 1 оптотранзисторный выход (индикация ошибки).

Класс напряжения

220 В
Модель VFDхххL002004007
Макс. мощность двигателя, кВт0.20.40.75
ВыходНоминальная выходная
мощность ПЧ, кВА
0.61.01.6
Ном. выходной ток ПЧ, А1.62.54.2
Максимальное выходное
напряжение, В
Не более входного
Диапазон регулировки выходной частоты, Гцот 1.0 до 400 Гц
ВходНоминальные параметры питающей сети переменного тока1/3 фазы 180...264В 50/60 Гц
Допустимое отклонение частоты питающей сети±5%
Ном. входной ток ПЧ, А4.9/1.96.5/2.79.7/5.1
СистемаСпособ формирования
тока двигателя
Пространственно-векторная ШИМ;
Несущая регулируется в диапазоне 3 - 10 кГц
Дискретность регулировки
выходной частоты
0.1 Гц
Характеристики моментаАвтоматический подъем момента, автоматическая компенсация скольжения, начальный пусковой момент - 150% на 5 Гц
Допустимая перегрузка150% от Iном в течение 1 мин
Диапазон установки времени разгона/торможения0.1- 600 сек (2 независимых установки)
Способ управленияЧастотный, с регулируемой зависимостью U = f(F)
Токоограничение(20 - 200) % от Iном
Варианты управления и контроляИсточник задания скоростиПанель управлениякнопки ^ Ў или встроенный потенциометр
Внешние устройства/сигналыПотенциометр 5кОм/0.5Вт; RS-485; DC напряжение (0-10)В
(входной импеданс 47кОм);
DC ток (4-20)мА (входной импеданс 250Ом);
Многофункц. входы 1-3 (3 предустановленных частот + JOG + UP/DOWN).
Источник управления приводомПанель управленияКнопки: RUN, STOP
Внешние устройства/сигналыВходы М0 - М3; RS-485
Многофункциональные входыВыбор 3 предустановленных частот; Jog; выбор первого или второго времени разгона/замедления или запрещение его использования; режим работы при управлении от PLC; внешняя пауза и др.
Многофункциональный релейный выходРабота привода; заданная частота достигнута; частота отлична от 0; пауза; авария; ручное/дистанционное управление; работа под управлением PLC
Дополнительные возможностиВстроенный фильтр электромагнитных помех класса А (в моделях с версией B).
ОхлаждениеПринудительное воздушное (вентилятор)
Условия эксплуатацииРабочая температура: -10°С...+40°С;
Температура хранения: -20°С...+60°С;
Влажность - до 90% без конденсата.
Место установкиНе выше 1000 м над уровнем моря.
Допустимая вибрация9,8 м/с² (1g) менее 20 Гц, и 5,8 м/с² (0.6g) менее 20...50 Гц

Вы можете купить частотный преобразователь VFD-L  Delta Electronics  в Перми в компании БРИКО Автоматик г. Пермь
