Сигнализатор уровня сыпучих материалов Ex-исполнение

INNOLevel в Перми

INNOLEVEL Серия N-Ex - взрывозащищенное исполнение

Взрывоопасные порошки, гранулы, кусковые материалы: зерно, шрот, семечка, комбикорм, лузга, лревесная стружка, опилки.

Сигнализатор INNOLevel N-Ex во взрывозащищенном исполнении Ех представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Оставить заявку

Описание


Сигнализатор INNOLevel N-Exпредставляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика-сигнализатора уровня для сыпучих взрывоопасных материалов INNOLevel:

  • Зерно, комбикорм, шрот, лузга
  • Мука, крахмал, сахар
  • Уголь, угольная пыль
  • Древесные опилки, щепа, пеллеты

и многое другое.

Преимущества:
Выключатель INNOLevel серии N-Ex является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

  • Оптимальное соотношение цена/качество
  • Широкий круг применения
  • Надежность

Скачать техническое описание датчика уровня сыпучих материалов INNOLevel (ИнноЛевел) во взрывозащищенном исполнении Ех

АртикулХарактеристикиНапряжение питания

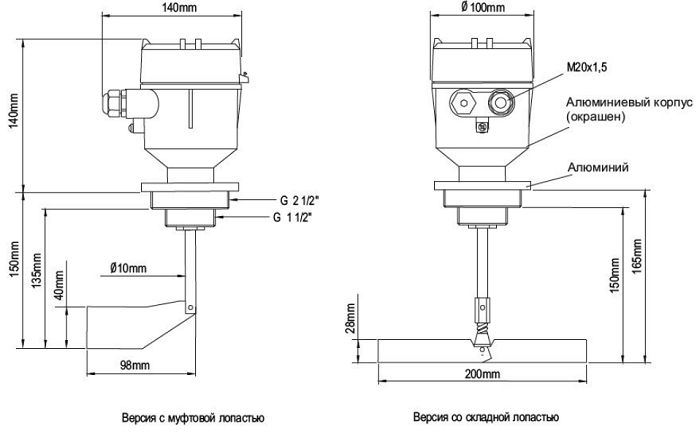

INNOLevel IL-LAA-N-ExМеханический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 150 мм, нерж. сталь220 VAC
INNOLevel IL-LEA-N-Ex24 VDC
INNOLevel IL-LDA-N-Ex24 VAC
INNOLevel IL-LAS-N-ExМеханический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 165 мм, нерж. сталь220 VAC
INNOLevel IL-LES-N-Ex24 VDC
INNOLevel IL-LDS-N-Ex24 VAC


Опции дляротационного датчика уровня INNOLevel во взрывозащищенном исполнении

АртикулОписаниеВнешний вид
ДУ 40 СГайка сталь 1 ½"
ДУ 40 СОГайка сталь оцинкованная 1 ½"
IL-001Жесткое удлинение вала (+215 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-006Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-007Маятниковый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-013Тросовый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-011Тросовый удлинитель 1500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-008Тросовый удлинитель 2000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-009Тросовый удлинитель 3000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-010Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.

Вы можете купить Датчик-сигнализатор уровня сыпучих материалов INNOLevel  в Перми в компании БРИКО Автоматик г. Пермь


Корпус

Алюминий , IP66

Температура процесса

-40°С…+80°С

Давление

Макс. +0,8 Бар

Чувствительность

От 100 г/л,

4 регулировочных положения

Напряжение питания

230 VAC или 110VAC

или 24 VAC 50-60 Гц

24 VDC

Технологическое подключение

Резьба G 1 ½" совместно с

G 2 ½"

Подшипник

Шариковый подшипник

Допуски

Сертификат ТР ТС 012/2011 Гигиенический сертификат

Применение:

                • Пищевые продукты (мука, сахар, крахмал)

                • Древесные сыпучие материалы (опилки, древесная пыль)

                • Комбикорма

                • Зерно

                • Шрот

Опции к ротационным сигнализаторам уровня

Опции:

                •Жесткое удлинение вала 365 мм

                •Маятниковое удлинение вала 500 мм, 1000 мм

                •Тросовое удлинение вала от 1000 мм до 4000 мм

                •Монтажные части (контргайки, приварные бобышки)

                •Складная лопасть

 Муфтовая лопасть для ввода в штуцер G 1 ½“, Lmax=40мм

Складная лопасть для ввода в штуцер G 1 ½“ с длиной более 40мм

Приварная муфта 1 ½”, оцинкованная или стальная

Примеры применения

Мукомольное производство

Мукомольный завод, применяет флажковые датчики уровня INNOLevel с тросовым удлинением для контроля верхнего уровня на складе бестарного хранения муки. Ранее возникали аварийные ситуации переполнения бункеров. Требовалось время и привлечение персонала для уборки рассыпанной муки, а сам продукт приходил в негодность. Проведенная модернизация позволила избежать аварийных ситуаций и затрат, связанных с ними.

Производство топливных гранул (пеллет)

Завод по производству древесных топливных гранул (пеллет). В качестве сигнализаторов предельного уровня были выбраны ротационные датчики INNOLevel. Приборы установлены на бункеры с древесной мукой, бункеры хранения готовой продукции. Также датчики применяются для определения уровня в охладителях топливных гранул и собственной котельной предприятия. Применение датчиков уровня позволило достичь высокой степени автоматизации производства - персонал завода составляет всего 2 человека в смену.

Производство керамической плитки и керамогранита

Датчики устанавливаются на силосах хранения пресс-порошка. Верхний аварийный датчик не допускает переполнение бункера при загрузке сырья. Нижний датчик своевременно оповещает о необходимости досыпать в бункер, тем самым не позволяя бункеру опустошиться, что повлечет за собой остановку производства.

Контроль уровня полимерного гранулята

Предприятие производит ПП трубы и фитинги. Используемое сырье - полипропиленовый гранулят и краситель - подаются пневмотранспортом поочередно в весовой блок, из которого попадают в шнековый смеситель.
Установленный на оборудовании флажковый сигнализатор уровня INNOLevel контролирует предельное значение заполнения смесителя, исключая его переполнение и выдает команду на контроллер для включения шнека.
Данное решение позволяет избежать издержек, связанных с высыпанием сырья из смесителя и его уборкой, а также исключает выпуск некондиционной продукции.

Контроль уровня в пропаривателе щепы

Компания по производству плит ДСП нуждалась в надежном сигнализаторе уровня в пропаривателе щепы. Для качественного пропаривания важен уровень заполнения бункера, ввиду чего необходимо было подобрать сигнализатор уровня, способный работать в условиях повышенной влажности и температуры до 180С – в бункер пропаривателя подается горячий пар. Установленный на оборудовании флажковый сигнализатор уровня INNOLevel в высокотемпературном исполнении до 250С успешно справился с задачей, позволил оптимизировать технологический процесс пропаривания и исключил выход некондиционного сырья.

Контроль уровня в накопителе

Установленные на накопителе емкостные датчики выдают ложные срабатывания, что приводит к аварийному отключению транспортера подачи топлива (древесной щепы). Решение: в стенке накопителя смонтирован компактный сигнализатор уровня INNOLevel серии M, выбор миниатюрного датчика обусловлен малым размером бункера. Как только уровень топлива опускается ниже места установки датчика, происходит включение транспортера по таймеру до полного заполнения накопителя.
