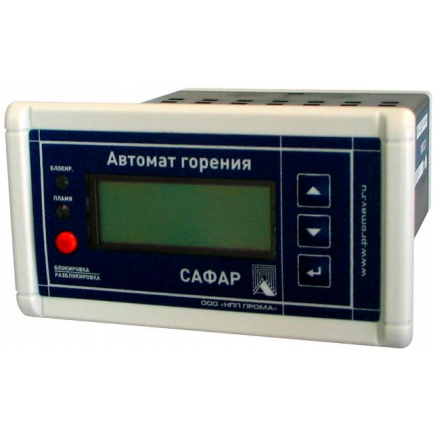

Автомат горения САФАР

Для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой, а так же возможностью регулирования мощности по заданной температуре.

Оставить заявку

Описание


Применяются на:

  • котлах малой мощности,
  • теплогенераторах,
  • технологических (металлургических, керамических и пр.) печах,
  • стекольном производстве,
  • при использовании инфракрасного отопления.

Применение специализированных автоматов горения позволяет сократить расходы по автоматизации в 2-3 раза и увеличить надежность и ремонтопригодность по сравнению с применением ПЛК.

Исполнения:

  • Н - настенное исполнение;
  • Щ - щитовое исполнение

Основные технические характеристики САФАР

Рабочее напряжение- 220В/50 Гц или =24В
Потребляемая мощность электронного блока, без нагрузок, не более ВА15

Максимальная нагрузка на клеммы:

Трансформатор зажигания, А

1,5
Электродивагатель вентилятора, А 2,0
Электромагнитные клапаны, А1,0
Серверопривод воздушной заслонки, А1,0
Индикация неисправности, А1,0
Степень защиты IP40
Допустимая температура, Сот -40 до +70

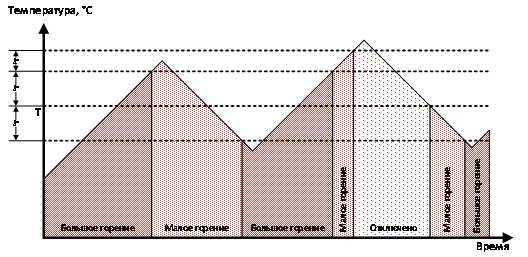

Временные интервалы и диаграмма работы регулятора

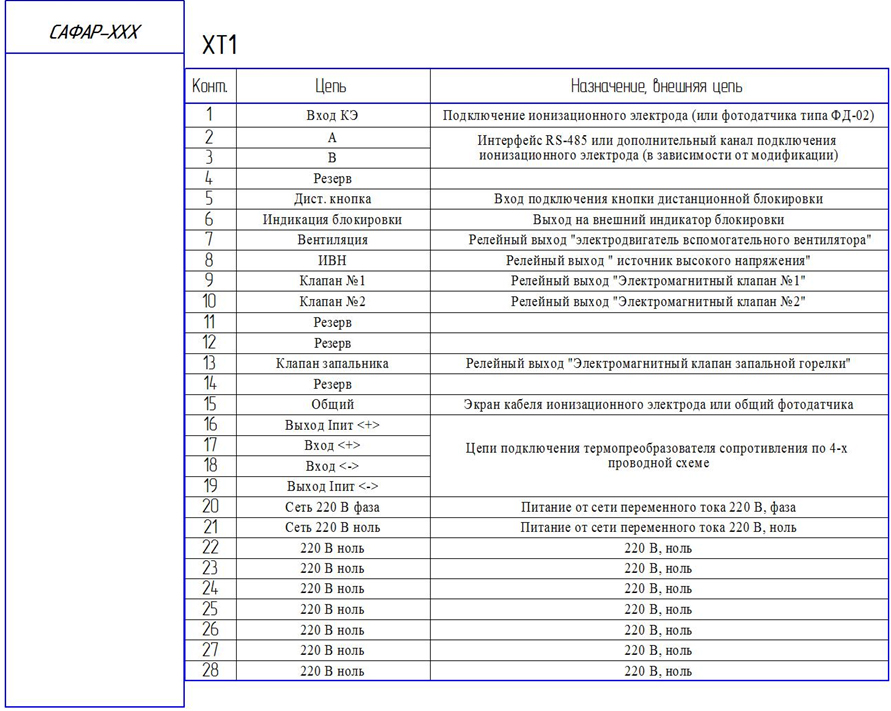

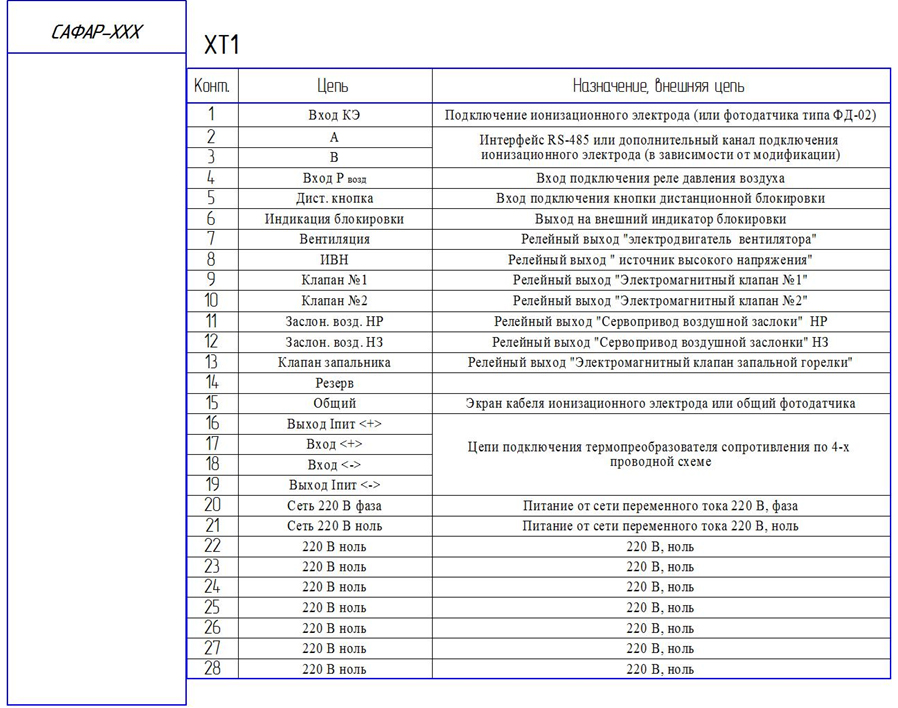

Схемы внешних подключений

  • САФАР-1ХХ

  • САФАР-2ХХ

Диаграммы работы

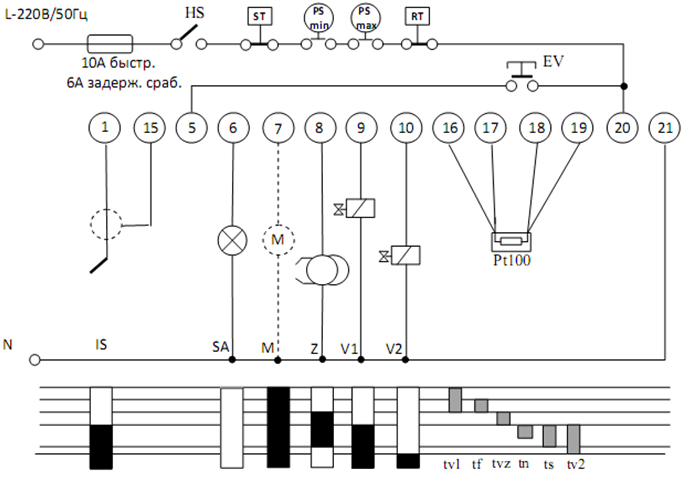

Автомат горения для атмосферной двухступенчатой горелки САФАР-1ХХ

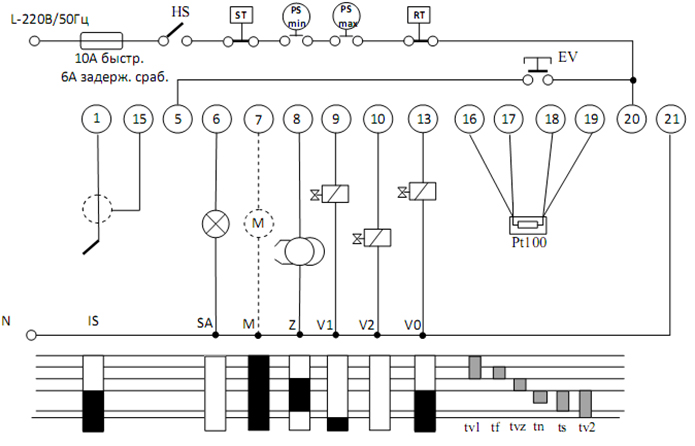

Автомат горения для атмосферной двухступенчатой горелки с запальной горелой САФАР-1ХХ

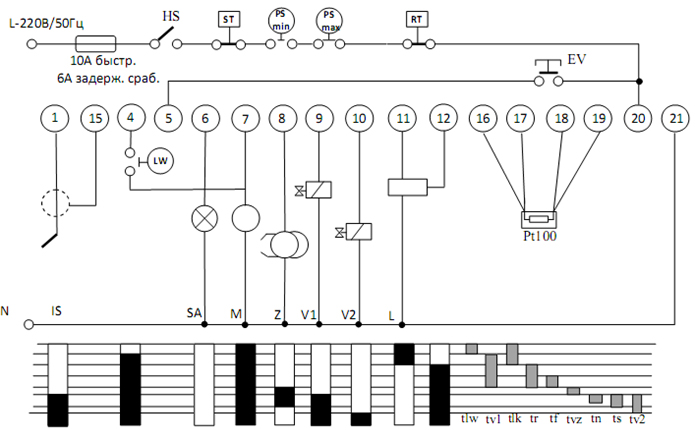

Автомат горения для двухступенчатой горелки под наддувом САФАР-2ХХ

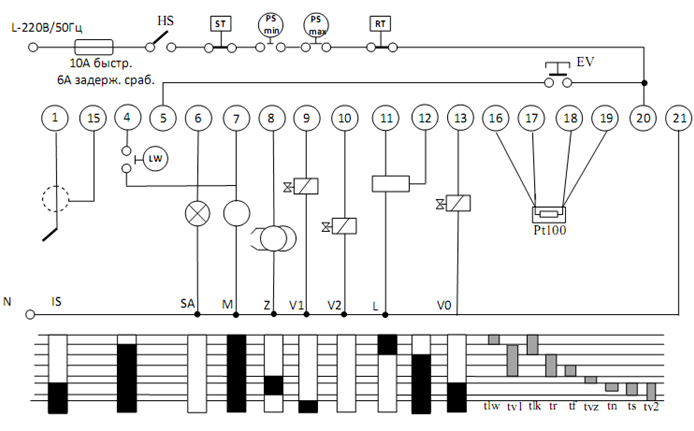

Автомат горения для двухступенчатой горелки под наддувом с запальной горелкой САФАР-2ХХ
