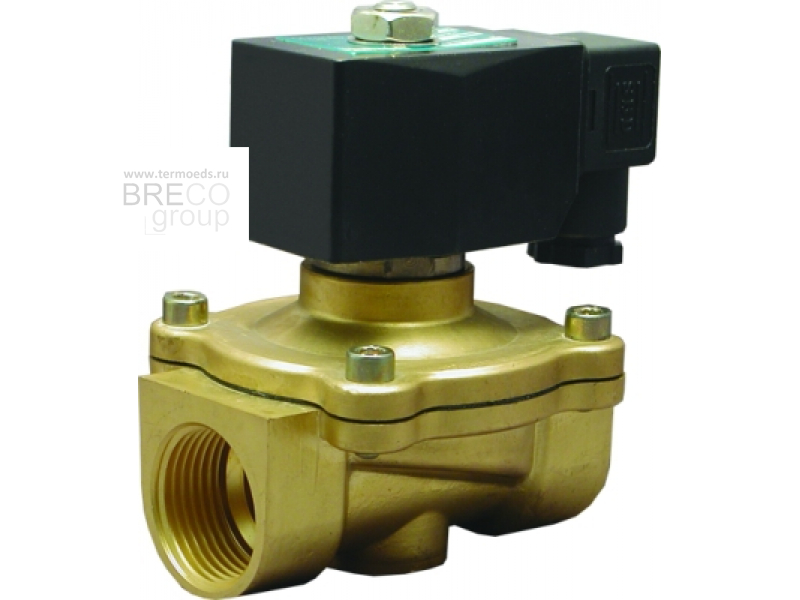

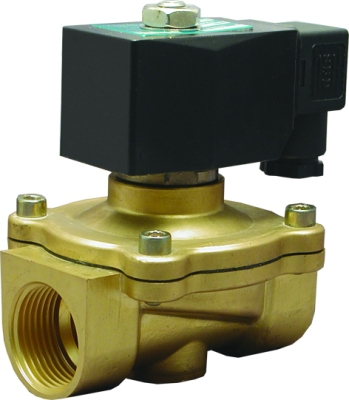

AR-2W21 Соленоидный (электромагнитный) клапан, Ду12-Ду50

Клапан соленоидный (электромагнитный) нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
ОСОБЕННОСТИ:
Cрабатывание при нулевом давлении

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Цена на электромагнитный клапан выгодно отличается от цены "брендовых" соленоидных электромагнитных клапанов.

3 045,00 руб

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
  • Температура рабочей среды: −10…120°С
  • Рабочее давление: 0...1 МПа
  • Диаметр условного прохода: 12...50 мм
  • Материал корпуса: латунь, нержавеющая сталь
  • Материал уплотнения: VITON, EPDM
  • Присоединение: резьбовое G⅜"...G2"

Клапан соленоидный (электромагнитный)  нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
ОСОБЕННОСТИ:
Cрабатывание при нулевом давлении

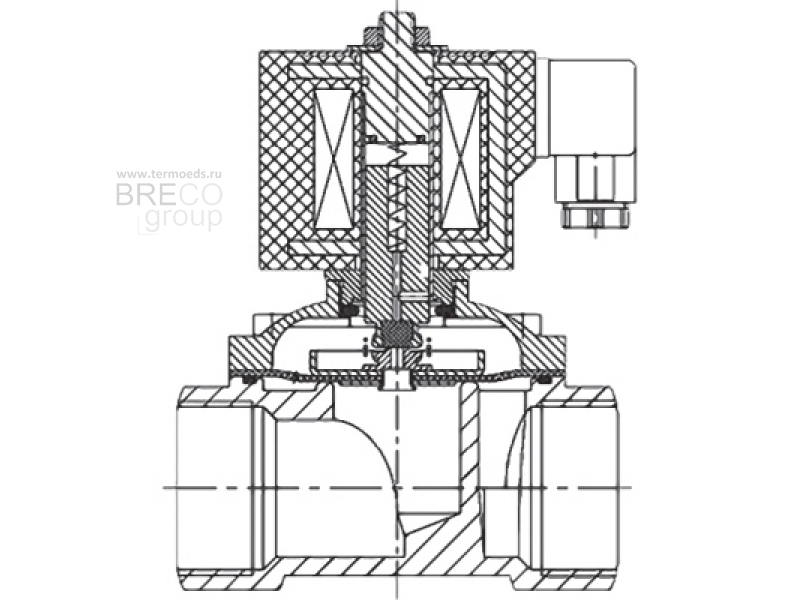

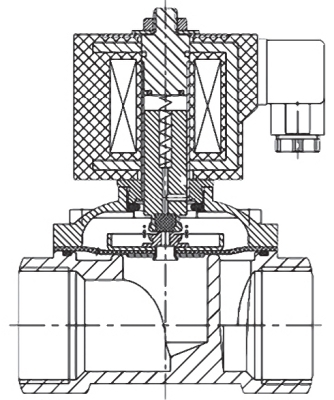

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан 2w21 — это электромагнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПараметрЗначение
Рабочая средаВода, горячая вода, воздух, инертные газы, масла, спирт
МатериалКорпусаЛатунь, нержавеющая сталь
УплотненияVITON, EPDM
Температура рабочей среды-10...+120С
Рабочее давление0...1МПа
Диаметр условного прохода12...50мм
ПрисоединениеРезьбовое G3/8...G2
КатушкаДу12-25ммS51H, IP65
Ду32-50ммSD01H, IP65
Питание

~220 В, =24 В - стандарт

~110 В, ~24 В, =110 В, =24 В, =12 В - под заказ

МощностьS51H40 ВА (АС), 30 Вт (DC)
SD01H35 ВА (АС), 30 Вт (DC)


МОДИФИКАЦИИ

МодельДу, ммKv, м3/чПрисоединениеPmin, МПаPmax, МПаКатушка
AR-2W2112 GXV12

3,8

G3/8"01S51H
AR-2W2115 GXV153,8G3/8"
AR-2W2120 GXV208G3/4"
AR-2W2125 GXV2510G1"
AR-2W2132 GXV3220G1 1/4"SD01H
AR-2W2140 GXV4025G1 1/2"
AR-2W2150 GXV5041G2"

где Х - материал корпуса: B - латунь, S - нерж. сталь

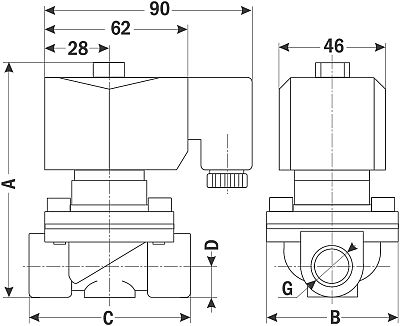

Габаритные размеры для AR-2W21,12...25 мм

Размер, ммAR-2W2112AR-2W2115AR-2W2120AR-2W2125
Материал корпусаЛатуньСтальЛатуньСтальЛатуньСтальЛатуньСталь
A100106100106107112117121
B5757575758557772
C6769676969729598
D1314131416172121
G3/8"1/2"3/4"1"
Вес, кг0,850,850,860,890,911,41,431,48

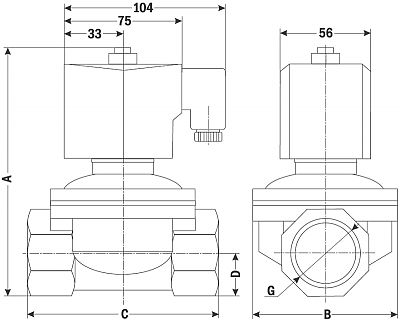

Габаритные размеры для AR-2W21, 32...50 мм

Размер, ммAR-2W2132AR-2W2140AR-2W2150
Материал корпусаЛатуньСтальЛатуньСтальЛатуньСталь
A155149160162177180
B86879493119123
C113116122122160167
D262628293436
G1 1/4"1 1/2"2"
Вес, кг2,12,12,482,423,783,98


Приобетайте надежные и неприхотливые соленоидные клапаны AR-2W21 в компании БРИКО Автоматик г. Пермь!
